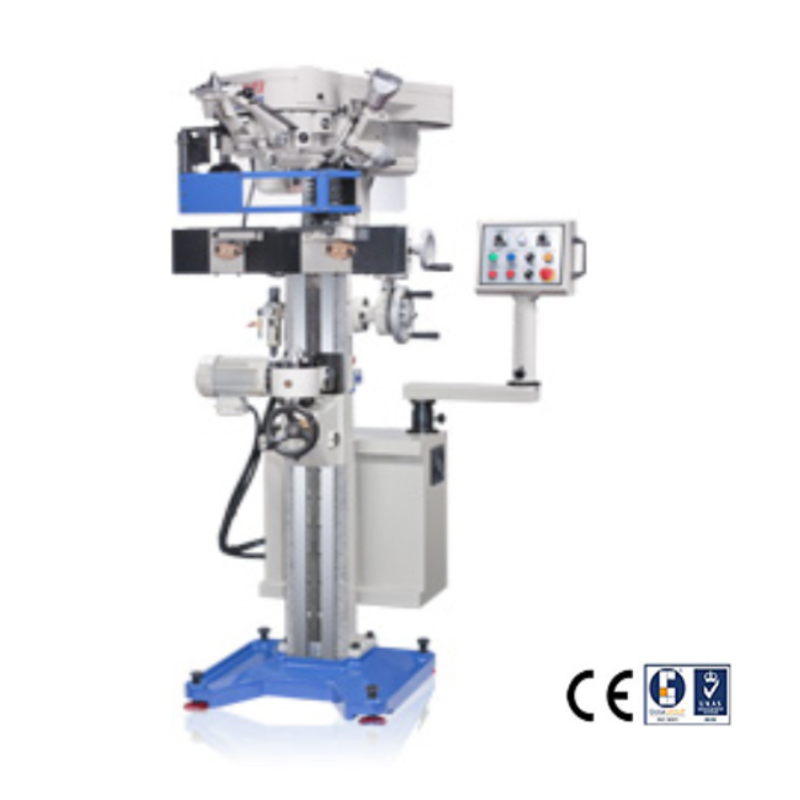

產品介紹
規格數據
- 上擺動頂心與下頂心裝置保持上擺動頂心與下頂心一致性之基準。
工件夾持裝置
- 自動對心的夾持裝置簡化工件的設定工作。(可依據加工需求,提供不同夾持裝置)。
工件驅動裝置
- 當中心孔研磨時,工件同時驅動,提高了中心孔與外圓的同心度等級,轉速可變頻器轉換。
高精度的研磨動作設計
- 一般中心孔加工常有如圖所示之各種不良品質發生。本機獨特的高精度3D空間同步研磨設計,確保中心孔的穩定性和心對心的精確度
- 1.砂輪的旋轉運動
- 2.砂輪主軸的行星運動
- 3.砂輪沿錐形表面直線往復運
- 基於三軸同步研磨動作,研磨出均質的交錯研磨線路樣式,具有微小的油袋功能,可形成永久性油膜位於工件與圓筒磨床的固定頂心間。如此可防止無油膜與頂心卡死並可消除不必要的誤差來源,以利高品質的圓筒磨床。
砂輪主軸頭
- 砂輪主軸頭是結合主軸頭,行星運動機構、砂輪主軸、修砂座及主軸運動機構等組合而成。
- 砂輪主軸之旋轉運動係採用1/2HP x 2P馬達傳動,經適壓張力惰輪,帶動砂輪主軸高速運轉,轉速可變頻器變換。
- 行星傳動裝置採用1/5HP x 8P馬達傳動,可同時進行砂輪主軸的行星運動及砂輪沿錐形表面直線往復運動。
- 砂輪主軸採用軸套組設計,容易裝卸,前後端使用4個P4級高速精密斜角滾珠軸承支撐,並使用油霧潤滑,具高轉速及高精度之特性。
高精度的研磨動作設計
- 砂輪主軸噴霧式給油裝置霧化器接上1~8kg/cm²的壓縮空氣,使油霧產生1.5~2kg/cm²的壓力進行潤滑。
項 目 | 機型 | |
JHG-1510 | ||
工件規格 | 工件外徑 | Ø5 - Ø125 mm |
---|---|---|
工件長度 | 50 ~ 1000 mm | |
工件最大重量 | 100 kg | |
研磨能力 | 中心孔角度 | 60° |
中心孔直徑 | Ø2 - Ø60 mm | |
行星往復行程 | 1.5 mm | |
馬達 | 研磨主軸馬達 | 1/2 HP AC |
行星軸馬達 | 1/4 HP AC | |
工件轉動馬達 | 1/2 HP AC | |
研磨主軸 | 主軸頭行程 | 150 mm |
主軸頭上下進給 | 1 mm | |
主軸頭上下微量進給 | 0.01 mm | |
研磨主軸轉速 | 20000 rpm | |
修砂座 | 修砂行程 | 40 mm |
修砂上下進給(手輪每轉) | 1.5 mm | |
修砂前進進給(手輪每轉) | 1.5 mm | |
電力 | 使用電源 | 3PH 220V 60Hz |
使用電力 | 1.9 KVA | |
重量 | 機械淨重 | 630 kg |
