產品介紹

雷射焊補熔接機
AL系列雷射焊補機
AL開放式

雷射焊補特性

高精度、省時、易操作.

無熱應力問題,焊後母材不變形.

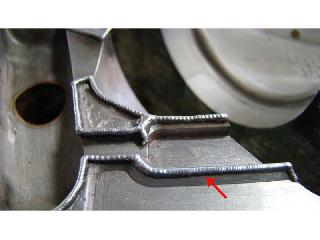

深溝、細縫、針孔、超精密部位皆可焊補.

不同材質金屬皆可焊接.



適用範圍

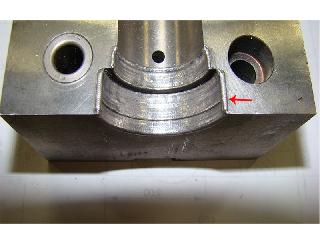

各種大小模具精確修補 , 各類半導體模具修補 , 電子連接插頭及精密零件

珠寶、牙科、鐘錶、眼鏡加工 , 醫療器材、航太科技加工



適用材料

冷、熱作合金鋼,不銹鋼,工具鋼,含鎳鋼,青、黃銅合金,鋁,鈦,白金,金,銀等.

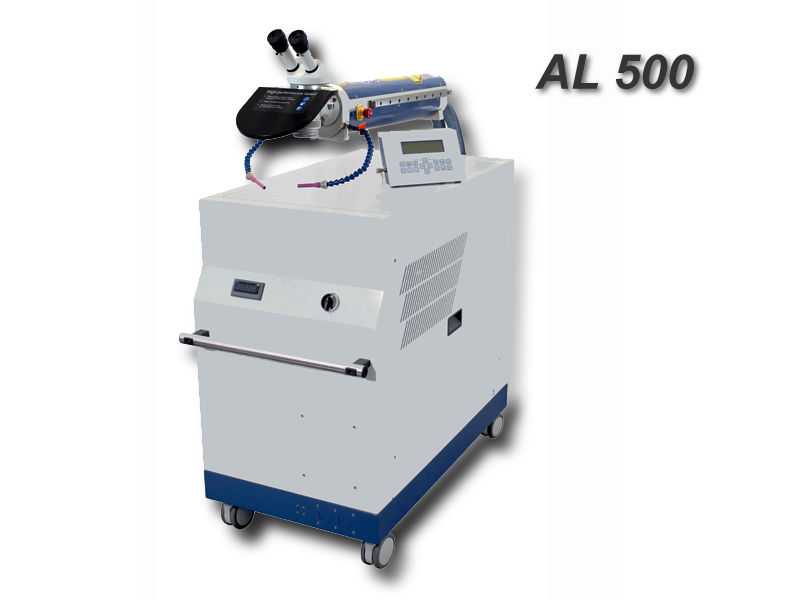

AL系列特色

AL系列雷射焊補熔接機能適合各種型式的焊補應用,是最普遍的款式,可搭配工作桌或工作手臂使用.

功率方面,我們有75W到500W可供選擇.

可搭配原廠ALT工作桌及WIN-Laser軟體使用NC自動化.

搭配其它光學配件可完成幾乎任何形式的焊補需求.


規格數據

技術數據 AL75             AL120               AL150               AL200             AL300              AL500

平均功率

峰值脈衝功率

脈衝能量

脈衝持續時間

脈衝頻率

焊接光斑直徑

焦距

脈衝波型

控制

75W           120W            150W             200W           300W         500W

7 kW              9 kW                  9 kW                   9 kW                9 kW              14kW

60 J                75 J                   75 J                    90 J                  90 J                 100J

0.5-20 ms       0.5-20 ms          0.5-20 ms          0.5-20 ms         0.5-20 ms      0.5-20ms

-50 Hz             -50 Hz               -100 Hz              -100 Hz             -100 Hz          -100 Hz

0.2 - 2.0mm

150mm                                                                                                                 120mm

3組預設波型、3組可調式波型

可記憶39組焊接參數

監視系統 配置德國萊卡(LEICA)雙筒立體顯微鏡

主機體

主機尺寸

重量



820 x 400 x 910 mm                                                                                            1060x570x1000mm

120kg                                                                                                                    180kg

雷射燈筒

包含鏡頭尺寸

重量



900 x 120 mm                                                      1100 x 120 mm                       800x120mm

18 kg                                                                     20 kg                                       25kg

電力需求 200-240V / 50-60Hz / 16A            3 x 400V / 50-60Hz / 3 x 16A N

選配











> 細微焊系統 ( 光斑直徑 < 0.1mm )

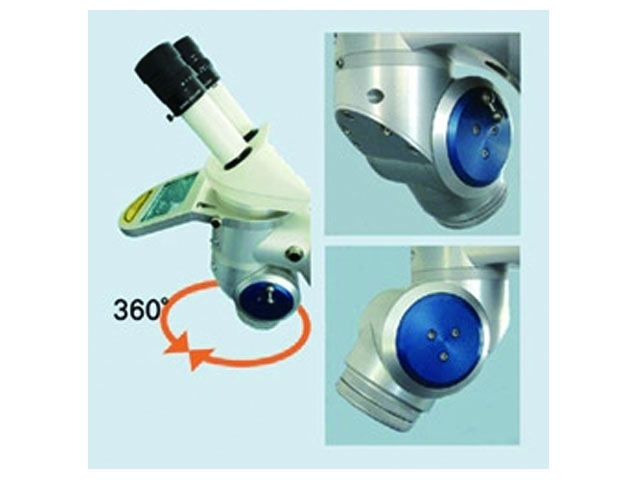

> 可360度旋轉傾斜鏡頭

> 90度垂直轉向鏡頭

> 可旋轉傾斜夾持台

> 外接TV監視系統

> LAfet 自動送焊線系統
