產品介紹

永久磁鐵夾盤/電磁鐵夾盤

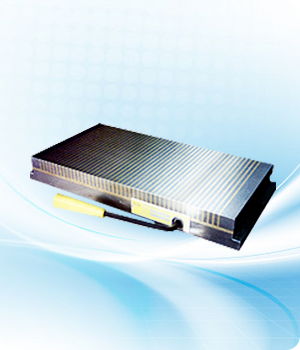

標準永久磁鐵夾盤
SG.W

用途
最適合研削作業之標準型永磁夾盤。

特色
磁盤開關採用六角孔手把。
轉換操作,角度180度。

規格數據

形式
Model
尺寸
Dimension
吸盤作業面
Chucking Size
磁極間隔
Pole Pitch
吸盤基準面
Chuck Mounting Face
高度
Heigh
重量
Weight
A B C D P G E F H N.W.
SG-1017W 100 x 175 100 175 143 22 8(2+6) 96 187 15 57 5kg
SG-1025W 100 x 250 100 250 202 22 8(2+6) 96 262 15 57 7kg
SG-1325W 125 x 250 125 250 202 22 8(2+6) 121 262 15 57 9kg
SG-1530W 150 x 300 150 300 255 22 8(2+6) 146 312 15 57 13kg
SG-1535W 150 x 350 150 350 299 22 8(2+6) 146 362 15 57 15kg
SG-1545W 150 x 450 150 450 409 22 8(2+6) 146 462 15 57 19kg
SG-2040W 200 x 400 200 400 365 22 8(2+6) 196 412 15 57 23kg
SG-2045W 200 x 450 200 450 409 22 8(2+6) 196 462 15 57 26kg
SG-2550W 250 x 500 250 500 460 22 8(2+6)   510 15 57
