龍門銑頭

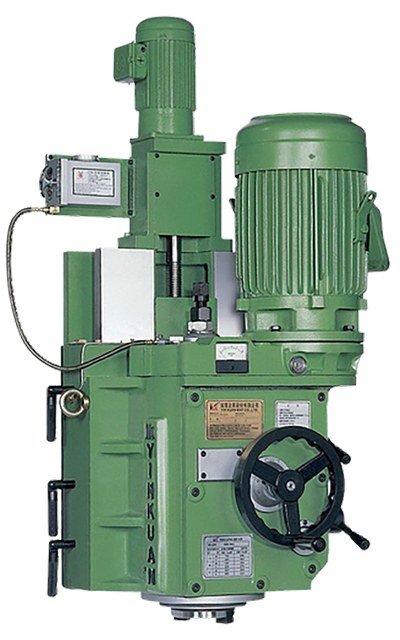

標準-左立式銑頭
IK-610-LV
龍門銑頭 / 標準-左立式銑頭

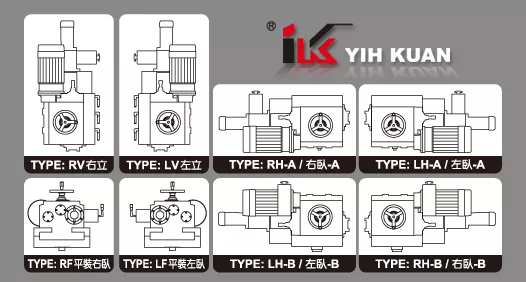

選擇安裝銑頭。
RV / LV / RH-A / LH-A / RH-B / LH-B
1. IK 銑頭可為您原有的機身、銑床或專用機做升級及更換，並且可為工件切削時帶來更穩定更優質的加工效益。
2. 用途多以模具製造、精密加工使用。
3. 銑頭加工行程可達320mm，也提供無滑座規格。
4. 銑頭適用於立式及臥式龍門銑床，適合重切削。
5. 本龍門系列產品均提供銑床配件頭供您做選配，做更多角度的加工，提升加工的效率及範圍。
6. 銑頭馬達標配為10HP，另外也提供12.5HP供您做選配。
7. 提供氣動鎖刀裝置、滾珠螺桿供您做選配。
8. IK龍門銑頭系列共有10個產品。

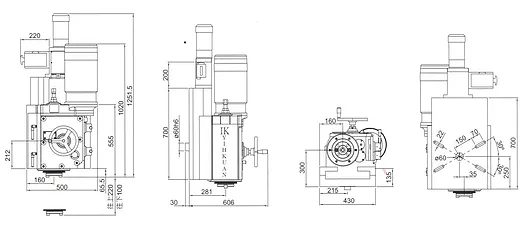

規格數據
| 項目 | 單位 | IK-610-LV | |
|---|---|---|---|
| 主軸規格 | |||
| 主軸錐度 | NT50 | ||
| 主軸端外徑 | mm | Φ128.6 | |
| 主軸馬達(兩種選擇其一) | hp | 10 / 4P | 12.5 / 4P |
| 主軸變速 | 段 | 6 | |
| 主軸轉速 (50Hz) | rpm | 102 | 345 |
| 153 | 469 | ||
| 229 | 705 | ||
| 主軸轉速 (60Hz) | rpm | 123 | 414 |
| 184 | 563 | ||
| 275 | 846 | ||
| 加工範圍 | |||
| 銑刀最大直徑 | mm | 200 | |
| 工作行程 | mm | 320(上 220/下 100 ) | |
| AC 快送馬達 | 0.4Kw/0.5Hp AC 3 Phase 4 Poles x 1/40 |
||
| 快送速度 | mm/min | 177(50Hz) 218(60Hz) |
|
| 手輪轉速 | 2mm/rev →||← 0.01mm |
||
| 標準配備 | |||
| 主軸馬達 | 10HP / 4P | 12.5HP / 4P | |
| ● | - | ||
| - | ● | ||
| AC 快送馬達 | ● | ||
| 選購配件 | |||
| 氣動鎖刀 | ○ | ||
| 滾珠螺桿 | ○ | ||
| IK-A90 角度銑頭 | ○ | ||
| IK-D90 深孔銑頭 | ○ | ||
| IK-U90 萬向銑頭 | ○ | ||
| IK-U45 萬向銑頭 | ○ | ||
| IK-E93A 延伸銑頭 | ○ | ||
| IK-E95A 延伸銑頭 | ○ | ||
| 產地 | 台灣 | ||
| 重量 (大約) | 公斤 | 530 | |
| 保固 | 1年 (非人為損害) | ||
