產品介紹
高精度無心磨床
高速系列

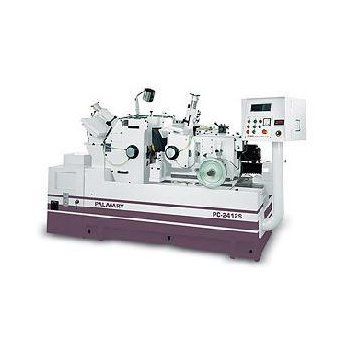

PC-24S/2410S/2412S
- 1. 高剛性機體結構
- (1) 機體採用高級米漢納鑄鐵製成,經燒炖處理及時效處理後再加工。
- (2) 滑軌經高週波硬化處理,精密研磨。機體材質穩定,無變形之慮,耐磨耗性優異。
- 2. 精密主軸
- (1) 砂輪主軸與調整輪主軸採用高鎳鉻合金鋼(SNCM-220)。經正常化、滲碳硬化等多重熱處理。再經特殊零下深冷處理,及精密研磨、精密加工而成。
- (2) 主軸內部調質硬度HRC 25°~30°。表面硬度高達HRC 62°以上。主軸耐重切削及精密研磨,扭力強、經久耐用、不變形、耐磨耗。
- 3. 滑動台
- (1) 上滑板旋轉角度調整簡易、快速、精準。適合停止研磨作業、可做工件前後段直徑大小之調整。利用停止研磨,磨出斜度工件。調整旋轉角度範圍+5° ~ -5°。
- (2) 通過研磨時,提供工件與砂輪接觸面之調整。旋轉角度範圍+5° ~ -3°。
- (3) 上滑板滑道為鳩尾槽式設計。進刀輕快、準確,並採用集中式潤滑。
- (4) 下滑板採用Λ型滑軌與雙楔型副軌,雙Λ型滑軌經過高週波硬化處理,精密研磨,並可防止泥液進入,結構輕巧精準。微調式進刀裝置,最小進刀量 0.001mm,可滿足各種工件公差之需求。
規格數據
規格 | PC-24S | PC-2410S | PC-2412S |
砂輪 | |||
標準刀架研磨直徑 | Ø1 ~ Ø100 mm | Ø1 ~ Ø100 mm | Ø1 ~ Ø100 mm |
砂輪尺寸 (O.D. x width x I.D.) | Ø610 x 205 x Ø304.8 mm | Ø610 x 255 x Ø304.8 mm | Ø610 x 305 x Ø355.6 mm |
砂輪驅動馬達 | 30 HP x 4P | 30 HP x 4P | 30 HP x 4P |
砂輪轉速 | 1400 R.P.M. | 1400 R.P.M. | 1400 R.P.M. |
調整輪 | |||
調整輪轉速 (infinitely variable) | 15 ~ 300 R.P.M. | 15 ~ 300 R.P.M. | 15 ~ 300 R.P.M. |
調整輪尺寸 (O.D. x width x I.D.) | Ø305 x 205 x Ø127 mm | Ø305 x 255 x Ø127 mm | Ø330 x 305 x Ø127 mm |
調整輪驅動馬達 | 3.5 KW 伺服馬達 | 3.5 KW 伺服馬達 | 5 KW 伺服馬達 |
調整輪傾斜角度 | -2° ~ +5° | -2° ~ +5° | -2° ~ +5° |
調整輪旋轉角度 | ±45' | ±45' | ±45' |
驅動馬達 | |||
油壓泵驅動馬達 | 0.75 KW | 0.75 KW | 0.75 KW |
冷卻泵驅動馬達 | 1/2 HP | 1/2 HP | 1/2 HP |
機器尺寸 | |||
機器尺寸 | 2610 x 1900 x 1650 mm | 2610 x 1900 x 1650 mm | 2810 x 2100 x 1650 mm |
淨重 | 4500 kgs | 4800 kgs | 6000 kgs |
毛重 | 4850 kgs | 5150 kgs | 6400 kgs |
