www.feeder.com.tw產品介紹
•高剛性機械結構,配合高效率伺服馬達控制,確保送料精度。
•結構設計及NC電控均以符合人體工學為主。
•工作中能自動監測材料,送料機與沖床連線確實,操作簡單安全。
•整平上下滾輪採用可掀式,易於維修保養。
•送料線高度採螺旋升降機設計,易於調整高度。
•料卷裝置,使用油壓擴張,無需人工入料,節省人力,且安全性高。
•台車裝置更能節省料卷搬運時的人力,達到一人操作(選配)。
•料架、整平機、送料機合而為一,佔地最省。
|

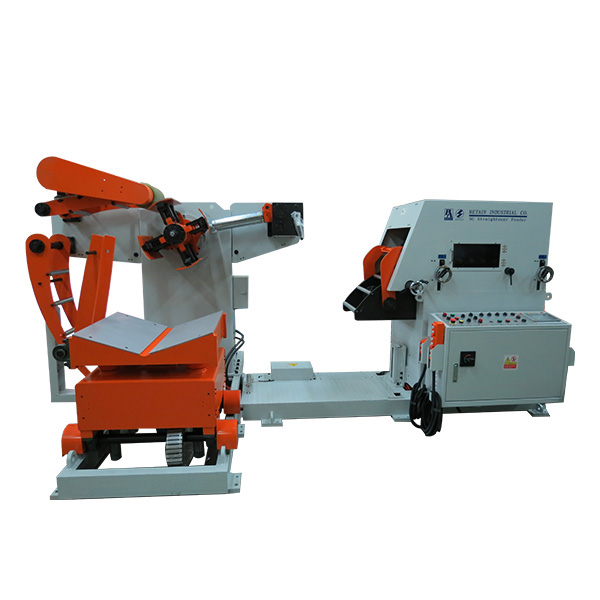

三合一整平送料機 (NLF2 型) |
||||||||
|
產品型號 |
||||||||
|
NLF2-300 |
NLF2-400 |
NLF2-500 |
NLF2-600 |
NLF2-700 |
NLF2-800 |
NLF2-1000 |
||
|
料寬 Material width (mm) |
60~300 |
60~400 |
60~500 |
60~600 |
60~700 |
60~800 |
60~1000 |
|
|
料厚 Material thickness (mm) |
0.5~4.5 |
|||||||
|
最大料寬下之料厚範圍 Thickness range under max. width (mm) |
W |
300 |
400 |
500 |
600 |
700 |
800 |
1000 |
|
T |
0.5~3.5 |
0.5~2.8 |
0.5~2.5 |
0.5~2.3 |
0.5~2.0 |
0.5~1.8 |
0.5~1.4 |
|
|
最大料厚下之最大料寬 Max. width under max. thickness (mm) |
T |
4.5 |
||||||
|
W |
150 |
|||||||
|
最大料重 Max. coil weight (kg) |
3000 |
5000 |
||||||
|
料架馬達 Uncoiler motor (HP) |
2 |
3 |
||||||
|
伺服馬達 Servo motor (KW) |
AC 4.5 |
AC 6.0 |
||||||
|
捲料內徑 Coil inner diameter (mm) |
480~520 |
|||||||
|
最大捲料外徑 Coil outer diameter (mm) |
1200 |
1500 |
||||||
|
最大速度 Max. Feed speed (M/min) |
18 |
|||||||
|
氣壓放鬆最快速度 Max. pneumatic SPM |
80 SPM |
|||||||
|
標準送料精度 Feed accuracy (mm) |
± 0.20 ( 模具需具定位銷 ) Die needs pilot pin |
|||||||
|
整平滾輪 Straighten roller (mm) |
∮72 * 7 、上4下3（Upper4/Lower3） |
|||||||
|
送料滾輪 Feed roller (mm) |
∮96 * 4 ( 2Sets) |
|||||||
|
標準送料高度 Standard material line height (mm) |
1100 ± 100 |
|||||||
|
料架擴張方式 Uncoiler expand way |
油壓式 Hydraulic operation |
|||||||
|
料架動力方式 Uncoiler power |
主動式 Master |
|||||||
|
料架感應方式 Coil sensor |
光電感應 Photo sensor |
|||||||
|
適應材質 Material |
SPCC |
|||||||
|
材質表面處理 Material treatment |
無 N/A |
|||||||
|
空氣壓力 Clean air pressure |
4~6 kg/cm2 |
|||||||
|
台車 Coil car |
選配 Option |
|||||||
