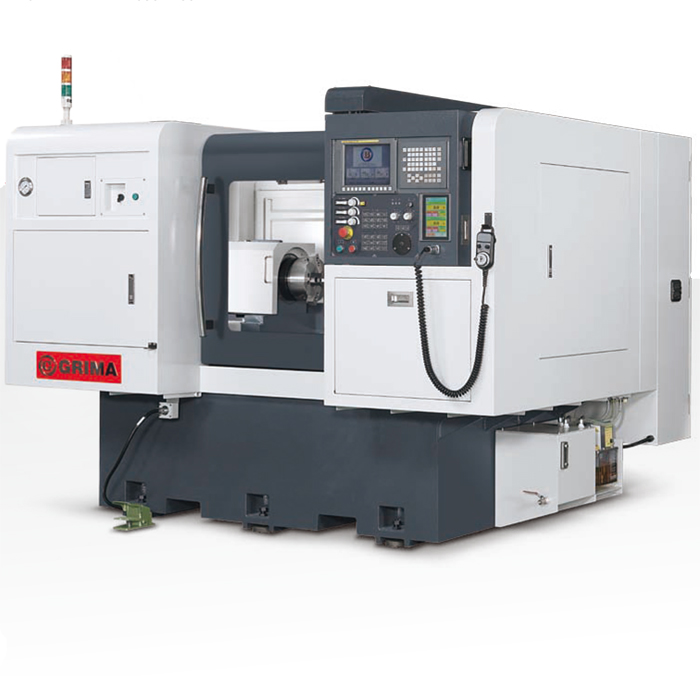

雙砂輪主軸結構
可加裝車削模組（選購）
最大磨深度 200 mm
FANUC 控制器
全密閉式護罩
X, Y, Z 軸行程
390 / 350＋200 / 350＋200 mm
最佳化結構設計穩定、高剛性
線軌＆滾珠螺桿
X, Z 軸皆選用高級線性滑軌及滾珠螺桿，具高精度、高剛性特色。
高級鑄鐵
結構體採用FC30高級鑄鐵製成，經回火及應力消除處理，永保機械加工精度及穩定性。
穩重的底座
超大穩重的底座，內部肋骨配置，依力學原理設計，展現獨特穩定性。
伺服馬達驅動
X, Y, Z 軸移動，均採用伺服馬達驅動。
最小移動單位0.0001 mm
雙研磨主軸
研磨主軸＋車削模組
FANUC 控制器
功能強勁，提供多面磨之參數設定。
一次工件裝夾，可執行高達16面研磨。
人機感測螢幕
可控管各種研磨情況下之馬達電流。
具有感測研磨功能。
|
機型 |
KG-500 |
|
|---|---|---|
|
加工能力 |
磨直徑範圍 |
ø4～ø320 mm |
|
最大磨深度 |
200 mm |
|
|
工作最大旋徑 |
ø450 mm |
|
|
防水護蓋內之旋徑 |
ø320 mm |
|
|
控制系統 |
控制器 |
FANUC |
|
工作頭 |
主軸轉速 |
0～1000 rpm |
|
X軸進給速度/最大行程 |
10 M/min / 390 mm |
|
|
X軸最小移動單位 |
0.0001 mm |
|
|
工作頭旋轉角度 |
-5°～+30° |
|
|
工作台 |
Y、Z 軸進給速度 |
10 / 10 M/min |
|
Y、Z 軸最大行程 |
350+200 / 350+200 mm |
|
|
Y、Z 軸最小移動單位 |
0.0001 / 0.0001 mm |
|
|
工作主軸中心離地面高度 |
1100 mm |
|
|
油壓系統 |
油箱容量 |
30 L |
|
冷卻系統 |
切削液水箱容量 |
200 L |
|
傳動馬達 |
油壓馬達 |
0.75 Kw (1HP) |
|
切削液馬達 |
0.18 Kw (1/4HP) |
|
|
X、Y、Z 軸伺服馬達 |
1.6 / 1.6 / 1.6 Kw |
|
|
砂輪馬達（Kw） |
4.0，2P (5HP) |
|
|
主軸頭馬達 |
2.2，4P (3HP) |
|
|
其他 |
自動注油機 |
4 L |
|
機器尺寸（長x寬xX高）-含配件 |
3250x2150x1900 mm |
|
|
機械重量 |
4750 kg |
|
標準配件 |
|---|
|
CNC 控制器 |
|
X 軸工件馬達變頻器 |
|
Y 軸工件馬達變頻器 |
|
Z 軸工件馬達變頻器 |
|
Y 軸研磨主軸 |
|
Z 軸研磨主軸 |
|
油壓夾頭 |
|
迴轉缸 |
|
三色警示燈 |
|
工作燈 |
|
工具箱 |
|
自動注油機 |
|
切削液水箱及泵浦 |
|
紙帶過濾機 |
|
電磁除屑機 |
|
液壓油箱及泵浦 |
|
電器箱熱交換器 |
|
鑽石修刀 |
|
地基螺絲及墊塊 |
|
機械、電器操作說明書 |
|
全罩式護罩 |
