油壓內齒拉床
25噸高精度大型油壓內齒拉床
CHI-2516

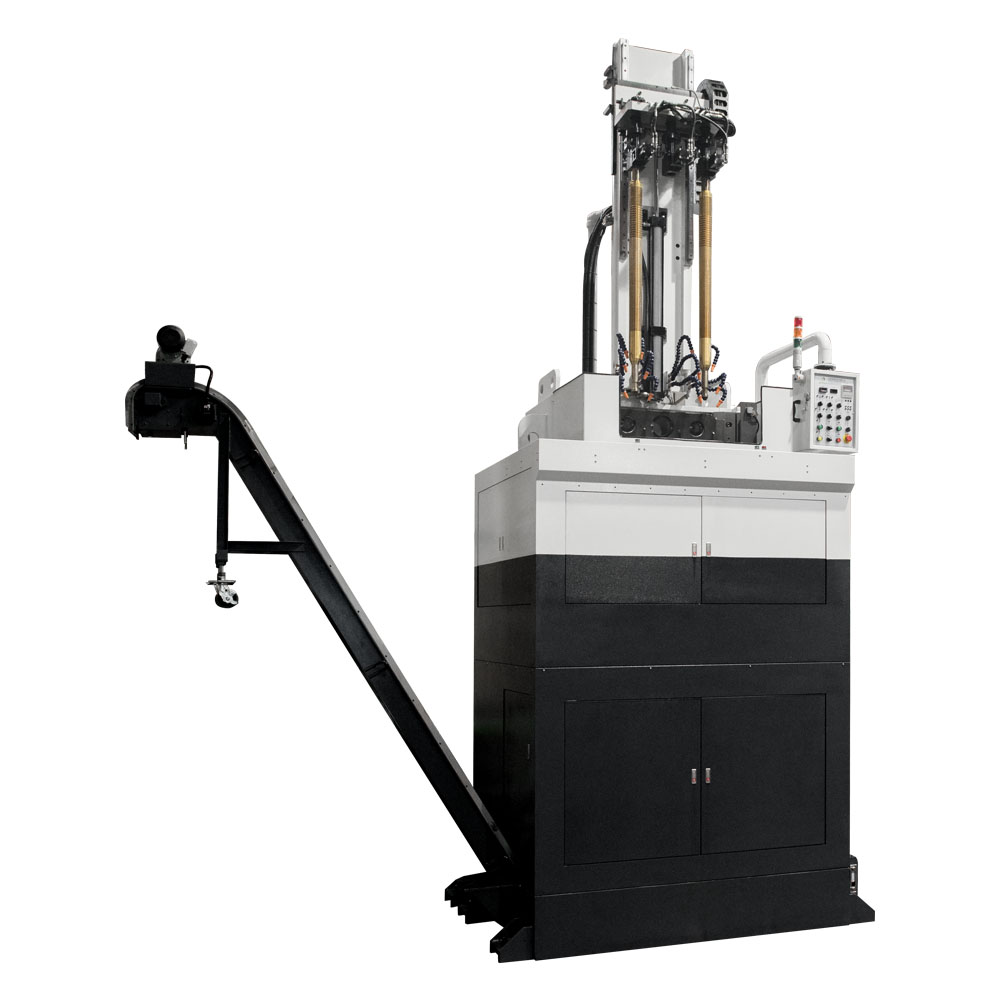

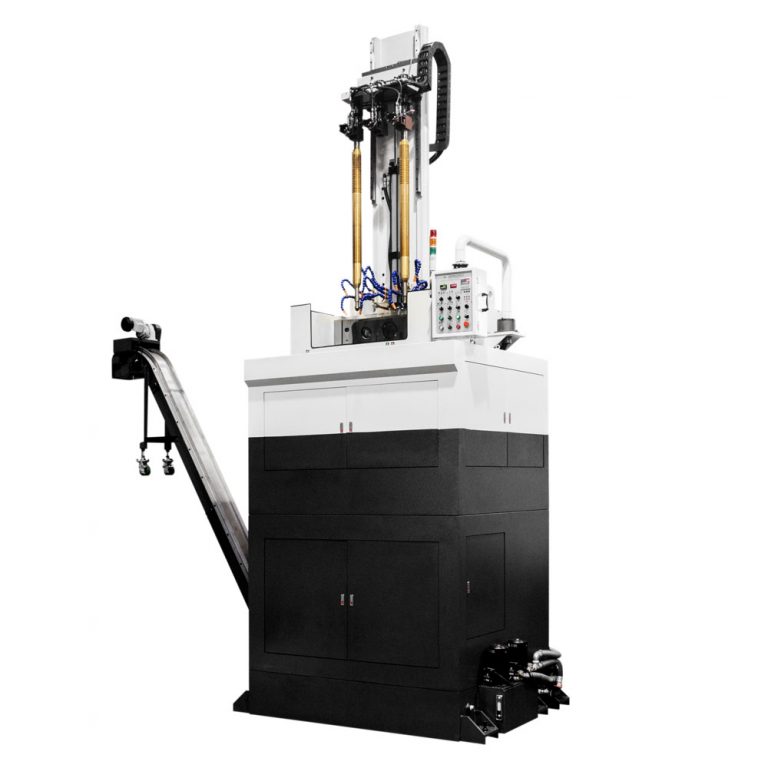

CHI-2516 內齒拉床，出力25噸，總行程1600mm，適用於大型工件的內孔拉削或鍵槽拉削，一次加工40秒內可產出1~3個工件。
分類 汽、機車產業, 油壓內齒拉床
用於加工產品內齒。
複雜外型一次完成，大幅縮短加工時間。
定位精準、拉削速度快、精度高。
高強度機體設計、使用年限長。
30年夾治具設計經驗。
壓力/速度可無段速調整。
可搭配自動上下料機構。
可搭配自動提刀機構。
可依產能需求設計1~3刀座。
可依需求選擇CE規格。
規格數據
加工案例分享
以下畫面來自知名國際齒輪加工廠，產品為汽車變速箱裡面的倒檔接合套。隨著終端用戶對品質的要求不斷提升，客戶在採購設備時也特別注意拉削完成之後的精度表現。使用成祐精機的拉床加工後，加工齒輪量測精度落在DIN7級，交機兩年後再次走訪客戶工廠，客戶對設備使用非常滿意，並陸續向成祐精機添購拉床設備。
本客戶在拉床上搭配的選配項目：
-
三刀座
-
自動提刀機構
-
自動清刀機構
-
加長型磁吸式鐵屑輸送機
-
油冷卻機
-
切削液冷卻機

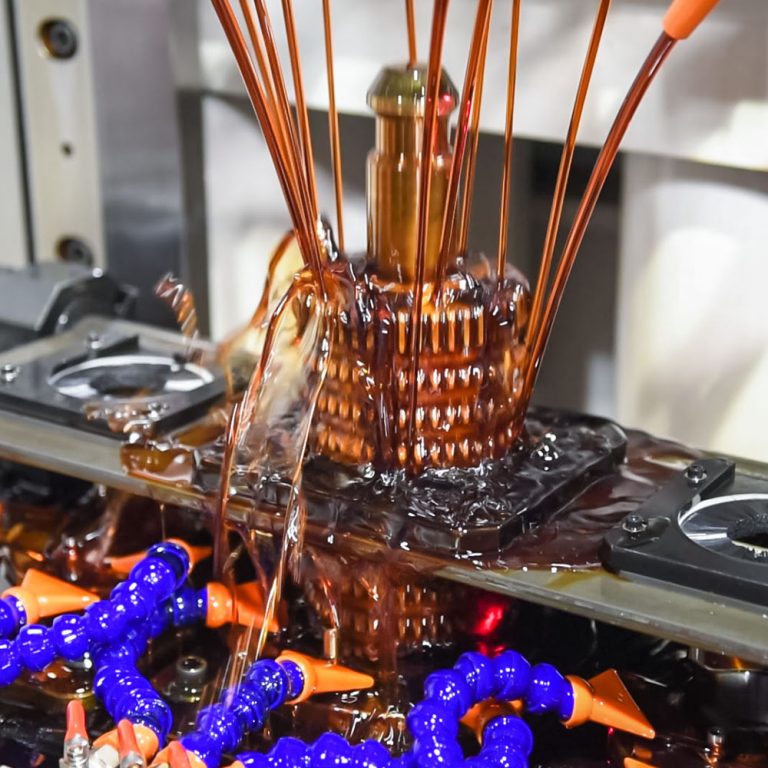

內齒拉床是一種適合大量加工的金屬切削設備，搭配拉刀一次性完成工件內孔齒型或鍵槽，常見於手工具、五金零件、汽機車、航太產業等特殊零件。可大幅縮短加工時間，拉削完工件精度高，可依客戶需求客製特殊夾具、增加刀座、訂製刀具等。
成祐拉床主結構經繁瑣製程處理及手工鏟花，精密度與耐用度備受肯定。機械設計、硬體組裝、控制系統裝配、軟體撰寫均自主完成，全程進行嚴格品質管控。
齒輪檢測表
| 型號 | CHI-0306 / 0308/0310 | CHI-0508 / 0510/0512 | CHI-0810 / 0813 | CHI-1010 / 1013/1015 | CHI-1513 / 1515 | CHI-2015 / 2018 | |
|---|---|---|---|---|---|---|---|
| 拉削能力 | ton | 3 | 5 | 8 | 10 | 15 | 20 |
| 最大行程 | mm | 600/800/1000 | 800/1000/1200 | 1000/1300 | 1000/1300/1500 | 1300/1500 | 1500/1800 |
| 拉削速度（60Hz） | m/min | 3〜8 | 3〜8 | 3〜8 | 3〜8 | 3〜8 | 3〜8 |
| 回程速度（60Hz） | m/min | 2〜12 | 2〜12 | 2〜12 | 2〜12 | 2〜12 | 2〜12 |
| 最大工件尺寸 | mm | ø300 | ø300 | ø350 | ø420 | ø460 | ø550 |
| 工作平台高度 | mm | 1816 | 2266 | 2313 | 2713 | 2910 | 2685 |
| 工作平檯面積 | mm | 360 * 500 | 380 * 600 | 400 * 700 | 450 * 800 | 480 * 900 | 600 * 960 |
| 主動力 | kw | 3.8（5HP） | 5.6（7.5HP） | 7.5（10HP） | 11.3（15HP） | 18.8（25HP） | 30（40HP） |
| 機台高度/有提刀 | mm | 2500/3166 | 3371/4153 | 3532/4407 | 4097/4530 | 4915/5390 | 4164/4700 |
| 占地面積 | mm | 1150 * 1350 | 1300 * 1550 | 1400 * 1900 | 1600 * 1800 | 1720 * 2000 | 1900 * 2280 |
*以上規格除外參考，本公司保留設計變更之權利。
