刀桿

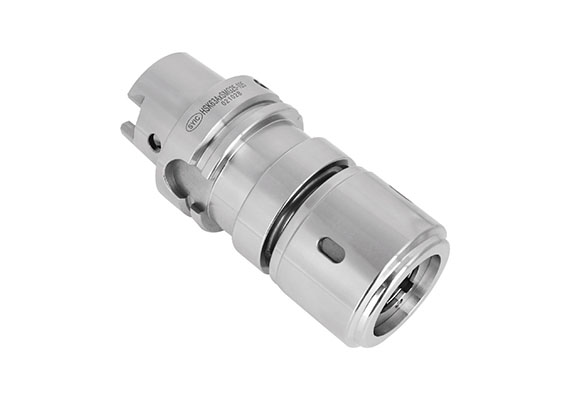

銑床夾頭-SMG防脫刀刀桿
SBT/SMG
● 穩固夾持刀具，適用於加工鈦、鎳合金等難切削材。
● 定位片、背隙消除螺絲專利設計，穩固夾持刀具，有效防止加工中刀具打滑及脫落。
● 需搭配使用標準規範削平刀具(ISO3338-2, JIS B4005, DIN1835)。
● 刀桿端面有三個出水溝槽設計，可耐水壓70bar，有效移除鐵屑，並延長刀具壽命。
規格數據
SBT/SMG防脫刀刀桿
| MODEL NO. | TYPE | L | l1 | l2 | d1 | d2 | T | WEIGHT (KGS) |
|---|---|---|---|---|---|---|---|---|
| 026-626-025-100 | SBT40xSMG25-100 | 165.4 | 100 | 57.9 | 25 | 60 | M16x1.5P | 2.40 |
| 026-626-032-095 | SBT40xSMG32-95 | 160.4 | 95 | 71.3 | 32 | 71 | M16x1.5P | 2.70 |
| 026-626-032-105 | SBT40xSMG32-105 | 170.4 | 105 | 71.3 | 32 | 71 | M16x1.5P | 2.70 |
| 026-626-032-135 | SBT40xSMG32-135 | 200.4 | 135 | 71.3 | 32 | 71 | M16x1.5P | 3.00 |
| 027-626-025-100 | SBT50xSMG25-100 | 201.8 | 100 | 57.9 | 25 | 60 | M16x1.5P | 4.80 |
| 027-626-025-130 | SBT50xSMG25-130 | 231.8 | 130 | 57.9 | 25 | 60 | M16x1.5P | 5.70 |
| 027-626-032-105 | SBT50xSMG32-105 | 206.8 | 105 | 71.3 | 32 | 71 | M16x1.5P | 5.00 |
| 027-626-032-135 | SBT50xSMG32-135 | 236.8 | 135 | 71.3 | 32 | 71 | M16x1.5P | 5.20 |
| 027-626-032-165 | SBT50xSMG32-165 | 266.8 | 165 | 71.3 | 32 | 71 | M16x1.5P | 6.70 |
