產品介紹

零配件

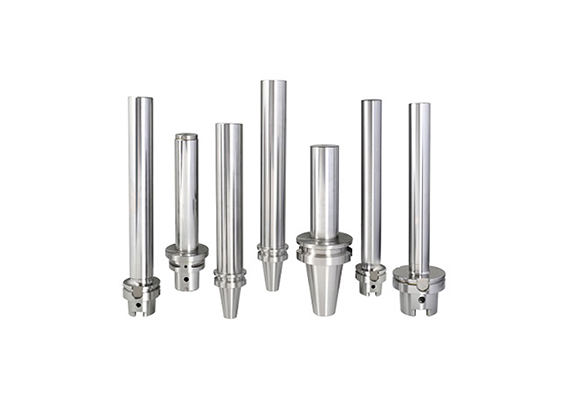

主軸精密標準棒 3µm

定期檢測主軸是實現高精度加工至關重要的步驟!

● 偏擺精度:3μm
● 使用主軸精密標準棒的好處?
- 使刀桿發揮最大加工性能,提高產量。
- 確保加工精度,延長刀具使用壽命。
- 檢測主軸潛在問題,節省停機時間與昂貴的維修費用。
● 可供選擇錐度:SBT、 SCAT、HSK 及 PSC。
● 每一只主軸精密標準棒皆以直立式鋁盒包裝出貨。
● 請務必將主軸精密標準棒直立存放,以避免變形而影響精度。

規格數據

proimages/Products/Accessories/Spindle_master_bar/Accuracy_table_of_spindle_master_bar-ZH...JPG

proimages/Products/Accessories/Spindle_master_bar/Spindle_master_bar-feature_picture-ZH.jpg

主軸精密標準棒

proimages/Products/Accessories/Spindle_master_bar/SBT.SCAT-figure.jpg
  SBT系列

MODEL NO. TYPE l1 l2 D d1 WEIGHT
(KGS)
25.09.25.250 - P SBT30 x 25 - 250 250 225 46 25 0.91
25.09.32.150 - P SBT30 x 32 - 150 150 125 46 32 1.09
25.09.32.235 - P SBT30 x 32 - 235 235 210 46 32 1.57
26.09.50.200 - P SBT40 x 50 - 200 200 170 63 50 2.94
26.09.50.350 - P SBT40 x 50 - 350 350 320 63 50 4.64
27.09.50.200 - P SBT50 x 50 - 200 200 159 100 50 5.28
27.09.50.360 - P SBT50 x 50 - 360 360 319 100 50 7.10
SCAT系列
43.09.50.300 - P SCAT40 x 50 - 300 300 277.95 63.5 50 4.03
44.09.50.300 - P SCAT50 x 50 - 300 300 280 98.425 50 6.88
SDAT系列
66.09.50.200 - P SDAT40 x 50 - 200 200 170 63.55 50 2.98
66.09.50-340 - P SDAT40 x 50 - 340 340 310 63.55 50 4.96
67.09.50.200 - P SDAT50 x 50 - 200 200 178 97.5 50 4.67
67.09.50.340 - P SDAT50 x 50 - 340 340 318 97.5 50 6.43

proimages/Products/Accessories/Spindle_master_bar/主軸精密標準棒-技術資訊..jpg
