產品介紹

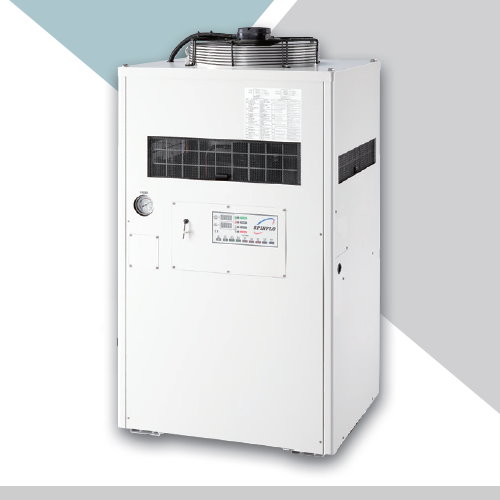

油冷卻機
油冷卻機
防止工作母機油質產生氧化、油震、保持油黏度係數、穩定油壓。
使用油冷卻機,使工作母機長期運轉使用仍然保持最佳油溫,以便延長工作時數,提高工作效益。
工作母機主軸系統保持最佳油溫,以便維持加工尺寸之精準度。
使用數位式電子控制,溫度控制精度±0.5℃。
故障輸出採用數位顯示,故障訊號明確精準,只要依訊號既可輕易故障排除。
雙螢幕觸控式面板可同時顯示設定溫度及實際溫度,操作簡易。
加大散熱器設計,提升冷卻能力。
電控裝配採用掀蓋式設計,安裝方便。
規格數據
使用設備 | 用途 |
CNC平面磨床 | 磨床主軸油溫冷卻 |
CNC綜合切削中心機 | 主軸油溫冷卻 |
NC高速車床 | 車床主軸油溫冷卻 |
CNC木工雕刻機 | 主軸油溫冷卻 |
CNC油壓機械 | 系統裝置之油溫冷卻 |
CNC銑床、沖床 | 主軸油溫冷卻 |
型號/規格 | 冷卻能力 | 總負荷電流 | 泵浦流量 | 箱體容量 | 進出口孔徑(PT) | 外型尺寸 ( WxDxH ) |
|||
BTU/hr | Kcal/hr | W | A | L/min (50 Hz / 60 Hz) | L | Inlet / Outlet | mm w/o Tank | mm with Tank | |
EOC-40 | 3333/4000 | 840/1008 | 976/1171 | 5.7 | 6.7/8 | 10 | 1/2 | 360x440x550 | 366x444x768*1 |
EOC-60 | 5000/6000 | 1260/1512 | 1464/1757 | 5.8 | 17/20 | 25 | 3/4 | 363x440x610 | 366x443x925 |
EOC-80 | 6667/8000 | 1680/2016 | 1952/2342 | 4.9 | 17/20 | 30 | 3/4 | 430x520x785 | 430x520x1078 |
EOC-120 | 10236/12283 | 2579/3095 | 2997/3596 | 5.1 | 17/20 | 30 | 3/4 | 430x520x785*2 | 430x520x1078*3 |
EOC-180 | 15000/18000 | 3780/4536 | 4392/5270 | 11.7 | 25/30 | 30 | 3/4 | 600x570x981*4 | 600x570x981*5 |
EOC-240 | 20000/24000 | 5040/6048 | 5856/7027 | 12.5 | 25/30 | 30 | 3/4 | 600x570x981*4 | 600x570x981*5 |
EOC-360 | 30000/36000 | 7560/9072 | 8784/10541 | 17.2 | 33/40 | 65 | 1 | 600x920x1152*6 | 600x920x1152 |
EOC-480 | 40000/48000 | 10000/12000 | 11723/14068 | 25.5 | 58/70 | 85 | 1-1/4 | 700x1100x1240*7 | 700x1100x1240 |
EOC-600 | 50000/60000 | 12600/15120 | 14640/17568 | 30.3 | 58/70 | 85 | 1-1/4 | 700x1100x1240 | 700x1100x1240 |
EOC-900 | 75000/90000 | 18900/22680 | 21960/26352 | 40 | 58/70 | 100 | 1-1/2 | 900x1680x1900 | 900x1680x1900 |
EOC-1200 | 100000/120000 | 25200/30240 | 29280/35136 | 50.7 | 125/150 | 120 | 1-1/2 | 910x1880x1950 | 910x1880x1950 |
* 非標準電壓,請洽詢業務。**H:不含輪子及吊環高度。
* ① 350x440x685 / 51kg (OPT) * ② 520x515x995 / 90kg (OPT) * ③ 520x515x1143 / 125kg (OPT)
* ④ 554x648x1002 / 130kg (OPT) * ⑤ 554x648x1322 / 172kg (OPT) * ⑥ 704x613x1342 / 86kg (OPT)
* ⑦ 926x606x1243 (OPT)
電 源:3ΦAC 220V 50/60Hz相位、電壓可依客戶需求接受特殊訂製。
設定溫度:25℃~40℃設定溫度範圍可依客戶需求接受特殊訂製。
冷 媒:R-134a / R407C / R-410A冷媒選用可依客戶需求接受特殊訂製。
環境溫度:40℃以下。
