立式鎲銑加工中心機
立式鎲銑加工中心機 AV-70S
AV-70S

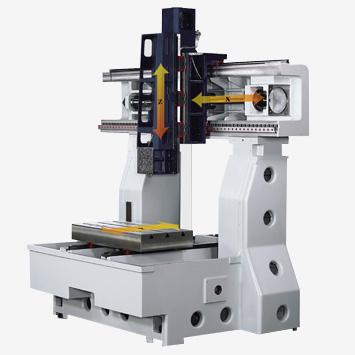

●主體採高剛性之強化重型結構,確保高速、高效率切削時之穩定性及精度基礎。 ●主軸採最先進高精度雙迴路冷卻系統之內藏式主軸,增加軸心冷卻功能,提供最根本有效之熱變位解決方案,以達到高精度及高穩定性之要求。 ●完整主軸轉速由200 rpm 至36,000 rpm,向量控制式之主軸馬達,可提供低轉速粗加工時所需之高扭力,及高轉速小刀徑加工時所需之精度與剛性。 ●提供與德國DEPO相同之整體式教育訓練方式,結合機械操作、刀具運用及軟體編輯等模具加工之專業技術,支援並提昇客戶模具加工之能力及效率。 ●SIEMENS 840D SL、Heidenhain iTnc 620、Fanuc 系統供選擇
應用產業範例:
1. 汽車尾燈 / 導光條 模具
*絕無進行任何修圖、拋光作業
2. 精緻包裝盒模具產業-化妝盒/手機/筆記本電腦背板
規格數據
*可另外選配最新CSC主軸系統(除軸心冷卻外可中心出水/氣),提供HSK-E50 S36000、HSK-E40 S40000 根據不同需求,應用更靈活!
行程 | |
X軸(主軸左右) | 700mm |
Y軸(工作台前後) | 400mm |
Z軸(主軸上下) | 350mm |
主軸鼻端至工作台面 | 150-500 mm |

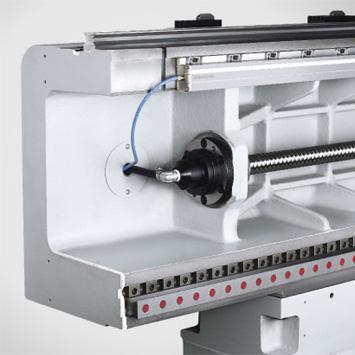

滾珠螺桿油冷卻 | 機體同調,定溫±0.1°C |
XYZ軸傳動 | 安全扭力限制連軸器 |
工作台 | |
尺寸 | 850 x 450 mm |
T型槽(寬x槽數x間距) | 18 x 3 x 135 mm |
最大負載(平均分佈) | 800 Kgs |
主軸(內藏式) | |
主軸轉速 | 36,000 r.p.m. |
馬達 | 20 HP (15 Kw) |
端孔斜度 | HSK-E50 |
主軸油冷卻 | 機體同調,定溫±0.1°C |
進給速率 | |
切削進給 | 1-24,000 mm/min |
X.Y.Z軸快速進給 | 24,000 mm/min (0%, 30%, 50%, 100%) |
機台精度 | |
定位精度(X/Y/Z) | 0.004 mm 國際標準 ISO230-2 |
重覆精度(X/Y/Z) | 0.002 mm 國際標準 ISO230-2 |
自動換刀系統(凸輪圓盤式) | |
最大刀具直徑 | Ø 20 |
最大刀具長度 | 200 mm |
最大刀具重量 | 3 kg |
刀把數量 | 12支( 選購20支刀) |
氣壓源 | |
使用壓力/供應量 | 6 kg/c㎡ / 500 l /min |
電源供應 | |
總容量 | 47 KVA |
冷卻 | |
泵浦 | 0.58 Kw x 1 , 0.2 Kw x 1 |
冷卻箱容量 | 150 L |
機械規格 | |
機械尺寸(長x寬x高) | 2,531 x 1,925 x 2,663 mm |
機械重量 | 5,700kg |
