超精密高速細微切削中心機

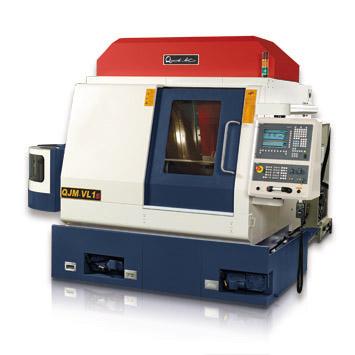

超精密高速細微切削中心機 QJM-VL1S
QJM-VL1S

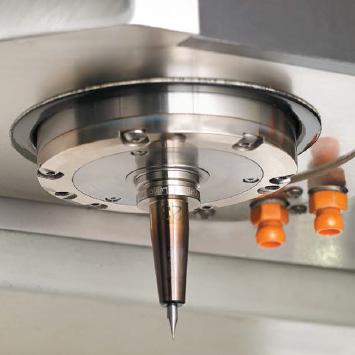

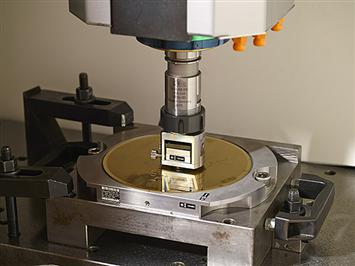

●Z軸平衡配重 ●超高精密氣壓軸承主軸 ●SIEMENS 840D SL ●機台穩定性 ●精密冷卻調適功能 ●X/Y/Z軸線性馬達驅動 ●X/Y/Z採用超高精度直線導軌 ●高阻尼底座 ●影像式高精度量刀系統
規格數據
| 行程 | X軸(主軸左右) | 500 mm (換刀 650mm) |
| Y軸(工作台前後) | 300 mm | |
| Z軸(主軸上下) | 250 mm | |
| 主軸鼻端至工作台面 | 167-417mm | |
| 工作台 | 盤面尺寸 | 350 x 650 mm |
| T型槽(寬x槽數x間距） | 16 x 3溝 x 130mm / M12牙孔式 →36-M12牙孔(選配) | |
| 工作台面離地 | 782 mm | |
| 工作台最大負載重量 | 150 Kg | |
| 主軸 | 主軸錐孔 | HSK-E25 |
| 主軸轉速 | 60,000 RPM | |
| 功率 | 2.8 kW | |
| 扭力 | 0.3Nm | |
| 進給速率 | 切削進給 | 1-24,000 mm/min |
| X.Y.Z軸快速進給 | X:30,000 mm/min，Y/Z:24,000 mm/min (0%,30%,50%,100%) | |
| 機台精度 | 定位精度 (X/Y/Z) | 0.0015 mm |
| 重覆精度 (X/Y/Z) | 0.0015 mm | |
| 自動換刀系統 | 刀具規格 | HSE-E25 |
| 最大刀具直徑 | Ø6 | |
| 最大刀具長度 | 加工:85mm / 非加工:105mm以下 (例:測量) | |
| 最大刀具重量 | 加工:≦100g (銘牌標示) / 非加工: 300g (例:循邊、線上量測) | |
| 刀把數量 | 20/40/60支 | |
| 氣壓源 | 使用壓力/供應量 | 6 bar |
| 電源供應 | 總容量 | 40 KVA |
| 冷卻 | 泵浦 | 0.38kWx1 , 0.58kWx1 |
| 冷卻箱容量 | 200 L | |
| 機械規格 | 機械尺寸(長x寬x高) |
E25x20刀: 2623 x 2282 x 2483 E25x40刀﹑E25x60刀: 3277 x 2437 x 2483 |
| 機械重量 | 6,000 kg |

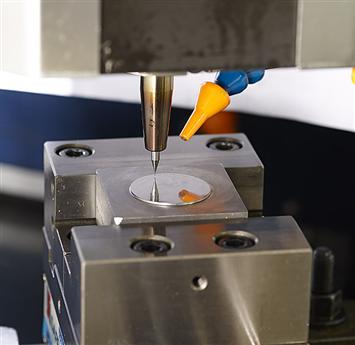

應用產業範例:
1. 汽車尾燈 / 導光條 / 微細鑽孔 / 鏡面加工 / 高精度模具
*絕無進行任何修圖、拋光作業
導光條小刀徑鏡面加工
R0.1 PCD 刀具測試加工，顯微放大90倍無磨損
