數控五軸龍門式加工中心

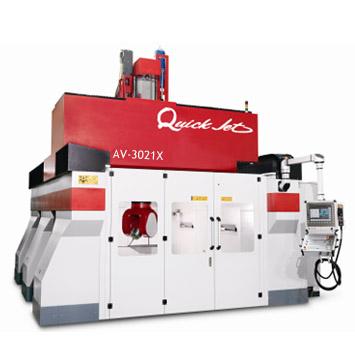

數控五軸龍門式加工中心 AV-3021X
AV-3021X

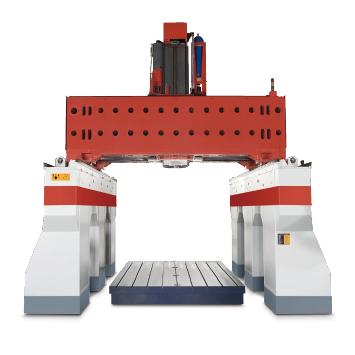

●重型強化結構,3+2軸或5軸同動設計,最適合模具工業及各式銑削需求。 ●上部雙橫樑為封閉式設計,頭座組置於其內(box in box設計),做為橫向及立向運行,每個方向側邊各有四軸滑軌配合。 ●負載及溫度的對稱性設計,能保証持久的完美切削效果。 ●頂部橋式設計(upper gantry),運行平穩、動態精度能充分掌握,慣量一致,無工件負載影響。 ●工件及工作台採固定式,能長期確保極佳的加工品質。 ●工件的粗、精加工一次設定,提高生產效率。 ●緊湊的空間規劃利用,加工範圍大,佔地面積小,空間利用比最高。 ●人體工學設計及考慮人機操作親和性,方便操作者。 ●性能價格比最優。 ●五軸機台皆具備DMC功能(五軸防撞功能)。 ●沿刀具軸方向斷電回拉功能。 ●負載監控進給適應控制。
規格數據
型式 | GTV-3021X | |
行程 | X 軸 | 3,000 mm |
Y 軸 | 2,100 mm | |
Z 軸 | 1,000 mm | |
B 軸 | +/-110° | |
C 軸 | +/-240° | |
工作台(固定式) | 尺寸 | 3,500x2,250 mm |
工作台負載 | Max.7,000 kg/m2 | |
進給速率 | X/Y/Z 快速進給 | 30,000 mm |
機台精度 | 定位精度(X/Y/Z) | 0.006 mm |
重復定位精度(X/Y/Z) | <0.004 mm | |
機器規格 | 機械尺寸 | 7,896x6,095x5,057 mm |
機械重量 | 50,000 kg |
五軸頭部型式 |
|
|
|
五軸頭規格 | AC7 | AC8M | TQ1 |
C軸旋轉角度/速度 | ±240°/ 60 rpm | ±240°/ 60 rpm | ±240°/ 60 rpm |
A軸旋轉角度/速度 | ±110°/ 60 rpm | ±110°/ 60 rpm | ±110°/ 47 rpm |
角度定位精度/重現精度 | 15 / 12 sec | 15 / 12 sec | 15 / 12 sec |
最小定位角度 | 0.001 deg | 0.001 deg | 0.001 deg |
夾持力 |
3,000 Nm | 6,000 Nm | 1,900 Nm |
驅動方式 | 直驅式馬達(DD motor) | 直驅式馬達(DD motor) |
C-axis:DD motor B-axis:伺服馬達 |
驅動扭力 (S1) | C-axis: 610 Nm | C-axis: 1,500 Nm | C-axis: 68 Nm |
A-axis: 610 Nm | A-axis: 1,500 Nm | A-axis: 109 Nm | |
主軸型式 | HSK-A63 CSC | HSK-A100 VC | HSK-A63 CSC |
扭力:32 Nm | 扭力:300 Nm | 扭力:32 Nm | |
功率:20 kW | 功率:63 kW | 功率:20 Kw | |
Max rpm: 26,000 | Max rpm: 15,000 | Max rpm: 26,000 | |
HSK-A63 同步馬達 CSC ( 選購 ) | |||
扭力:67Nm | |||
功率:42kW | |||
Max rpm: 24,000 | |||
主軸中心出水/氣(ATS/CTS)功能 中央出水為選配 |
有 | 有 | 有 |
外部油霧(切削液) | 主軸鼻端 | 主軸鼻端 | 主軸鼻端 |
PS:此機型僅供應亞洲及北美市場。
