產品介紹
攻牙機
臥式齒輪式全自動攻牙機
KST-204A,224A,232A
快速、精確、穩定、無聲

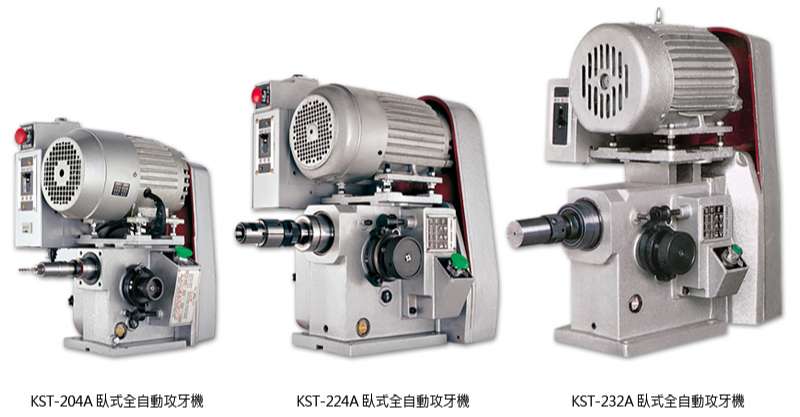

KST-204A 臥式全自動攻牙機
KST-224A 臥式全自動攻牙機
KST-232A 臥式全自動攻牙機
規格數據
齒輪替換容易,操作方便。齒輪傳動牙距,減少磨耗。附安全停止裝置,提升工作安全。
單位 : mm
型式 | KST-204A | KST-224A | KST-232A |
齒管直徑 | Ø42 | Ø70 | Ø85 |
---|---|---|---|
主軸斜度 | JT 2# | MT 2# | MT 3# |
主軸最大衝程 | 45 | 65 | 65 |
中心高度 | 165 | 220 | 235 |
攻牙能力 | Ø1-Ø8 | Ø3-Ø16 | Ø8-Ø32 |
工作台尺寸 | 130x175x4-Ø9 | 144x220x4-Ø14 | 175x235x4-Ø16 |
基礎面積 | 165x205 | 180x260 | 215x282 |
馬達 | 1/2 HP 4P 3 相 | 1 HP 6P 3 相 | 2 HP 6P 3 相 |
主軸迴轉速 50Hz | 620-980-1400 | 155-285-515 | 50-100-200 |
主軸迴轉速 60Hz | 740-1160-1670 | 190-340-620 | 60-120-240 |
牙距(牙數) | 均可製作 | 均可製作 | 均可製作 |
多軸最大能力 | Ø3x10 軸 Ø4x8 軸 Ø6x2 軸 |
Ø6x9 軸 Ø8x4 軸 Ø12x2 軸 |
Ø10x10 軸 Ø16x4 軸 Ø20x2 軸 |
機械尺寸 | 439x310x420 | 460x370x530 | 530x390x585 |
機械重量 | 50kg | 103kg | 125kg |
以上各式機械,皆不含六角筒夾 及夾頭等配件。
