產品介紹
CNC線切割機
VG 系列-VG600

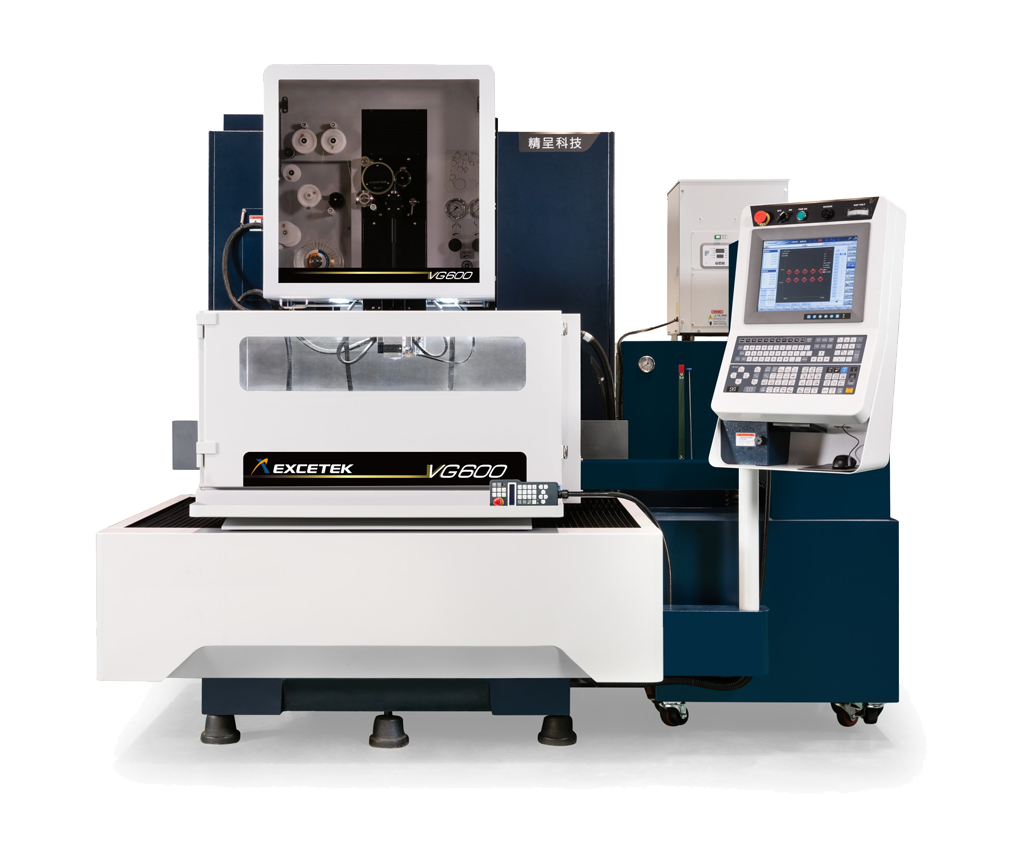

VG600
高效能
引入線控制模組、DPM 智慧段差加工機能、高速無電解放電模組
高速可靠的穿線系統
斷線點自動穿線、浸水加工自動穿線、多孔模具加工功能
高節能
智慧電源管理、節省銅線功能、低運轉費用
高精度
高剛性機械結構、智慧轉角模組、穏定加工模組、鏡面加工電路
規格數據
機械特色
1. 設計堅固的 U / V 軸鑄件,提供穏定的切割精度
2. 不锈鋼工作橲面,硬度達到 HRC 50°.
3. 高應答之AC伺服馬達,達到保證精度
4. 加大機台基座跨距設計

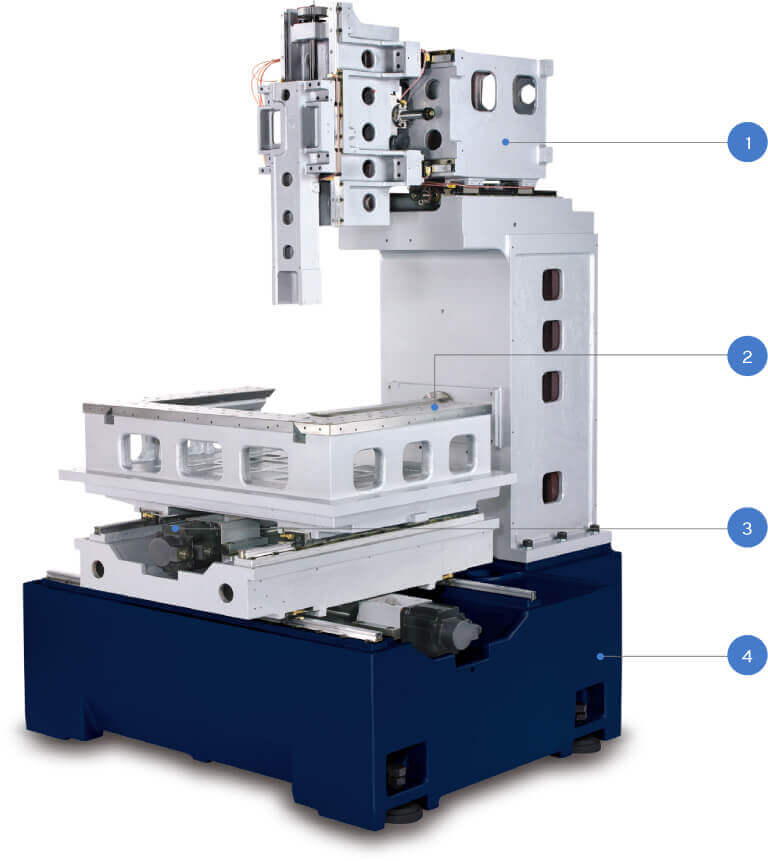

高剛性鑄件設計,採用有限元素分析設計機器本體,配合最佳的支柱(RIB)設計來承載立柱,降低鑄件應力所造成的變形,以達到高精密的基本要素
下伸臂冷卻水循環以保持固定溫度,達到精密最佳化
堅固的箱型結構鑄件底座是高精度之基石
規格
VG600

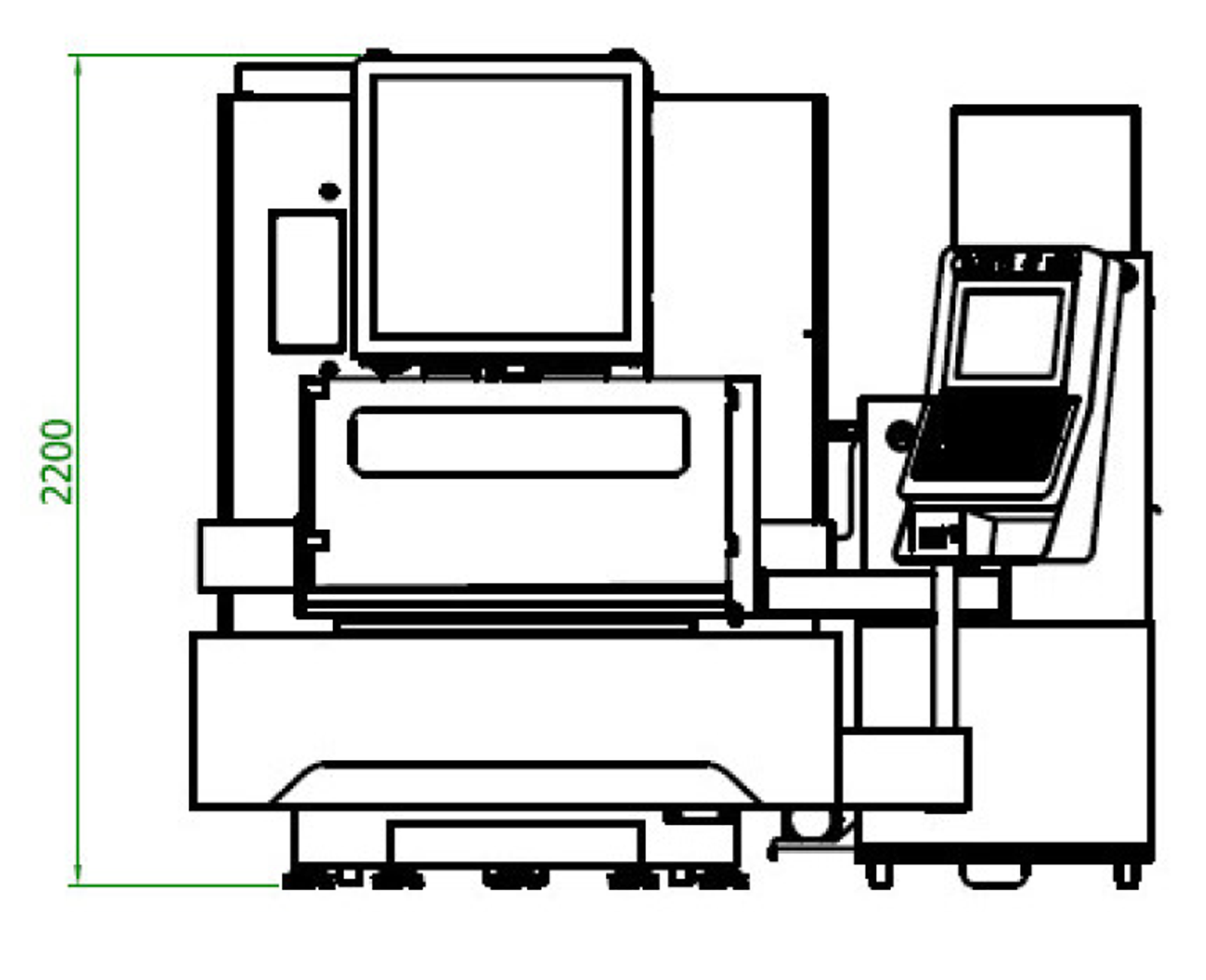

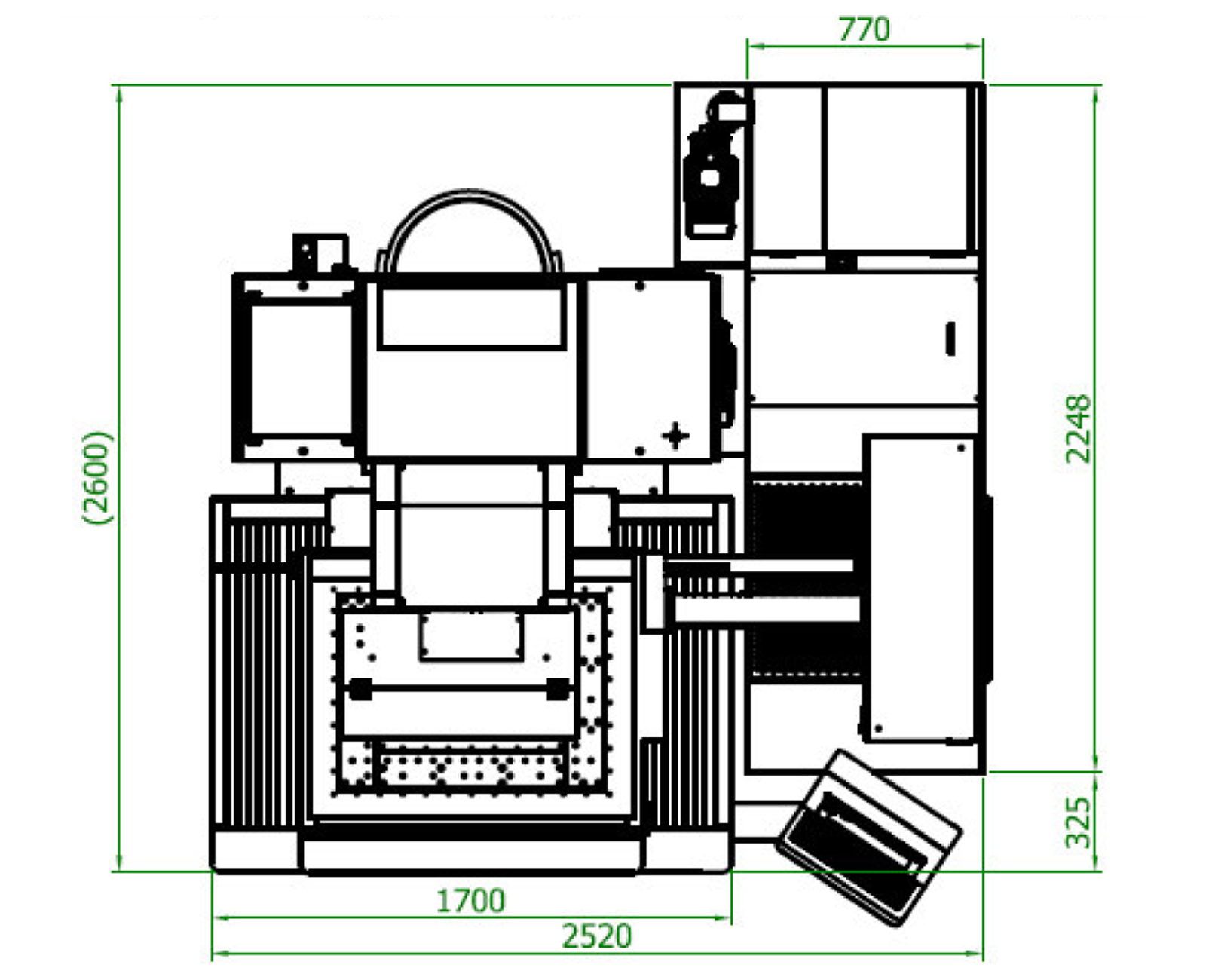

佔地面積: 2550 x 2600 x 2200 mm
XY 行程: 600 x 400 mm
UV 行程: 120 x 120 mm
Z 行程: 310 mm
伺服控制軸數: 5 軸 AC 伺服馬達
最大斜度加工: ±26°/ 100廣角眼膜及噴嘴
機械重量: 4400 kg
標準配件
- 離子交換樹脂 x 10L
- 過濾紙網 x 2 個
- 鑽石眼膜 x 2 個
- 上、下噴流嘴 x 2 組
- 導電塊 x 2 個
- 切割銅線 x 1 捲 5kg
(依客戶指定線徑) - 夾持治具 x 1 組
- 冷卻機
特殊選擇配件( 二)
- X/Y軸光學數字尺
- 超鏡面加工電源
- 跨橋
- W軸
- 自動穿線系統
- 大型供線輪 L-50A
- 15KVA 變壓器
- 雙水槽門
- 15KVA 穏壓器
- 電動上下門
(V650G & V850G 適用) - 簡訊發送系統 (SMS)
- 三色燈
- 遠端監控軟體
