產品介紹

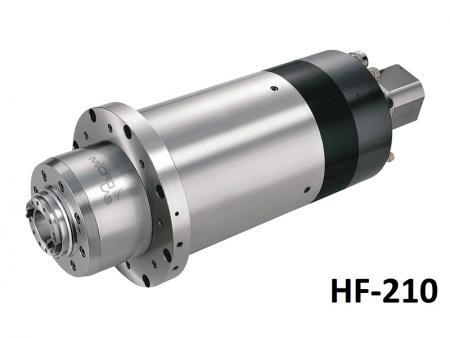

外徑210內藏式主軸為高扭力、高速加工之主軸。
外徑210的內藏式主軸共有2型,型號為M4-HMSC、H6-HMSC。
M4-HMSC刀具規格BT40、DIN40、CAT40、BBT40,主軸為法蘭板型,油壓換刀。
H6-HMSC刀具規格HSK63A,主軸為法蘭板型,油壓換刀。
外徑210內藏式主軸M4-HMSC、H6-HMSC的特點為高扭力、高剛性之高速主軸;各型可選不同功率的馬達規格,也可選配FANUC線圈;適用於高速五軸機、銑車複合五軸機。
外徑210的內藏式高速主軸M4-HMSC刀具規格可選配BT40、DIN40、CAT40、BBT40,主軸為法蘭板型,油壓換刀,最高轉速可達20000轉。
外徑210的內藏式高速主軸H6-HMSC刀具規格可選配HSK63A,主軸為法蘭板型,油壓換刀,轉速最高可達24000轉但需搭配油氣潤滑。
a. 甩水環專利設計
全系列標配甩水環專利設計,於高速切削時, 減低切削液濺入迷宫區域。
b. 多道次嚴密迷宮,標配迷宮吹氣
多道次嚴密迷宫,同時標配迷宮吹氣,高速運轉時切削油霧不會侵入軸承。
c. 高效能之冷卻循環通道
冷卻循環通道經嚴密設計,可有效帶走線圈及軸承熱量,減低溫升熱變形精度誤差。
d. 止轉四瓣爪導環
專利設計四瓣爪導環,主軸加減速時,不會有異音及動平衡變化情形。
e. 隔環等精密內部零件全檢
隔環等精密內部零件全檢,確保各支主軸品質一致。
f. PCB型不銹鋼製造
PCB型不銹鋼製造,可使用水冷機,適無塵室使用。
g. 重要關鍵零件硬度測試
重要關鍵零件硬度測試,減少熱處理不良造成零件損壞。
h. 三平面動平衡
高速軸,以三平面進行動平衡校正,提升振動性能。
i. 高線圈絕緣等級檢測
線圈進行高絕緣檢測,確保電控穩定驅動特性及線圈壽命。
內藏式規格表
型號 | 刀具 | 最高轉速 (RPM) |
軸承數目 | 環形噴水 | 編碼器 (PULSE/REV) |
功率 (KW) |
前軸承直徑 (MM) | 套筒外徑 (MM) | 有/無法蘭板 | 備註 |
---|---|---|---|---|---|---|---|---|---|---|
M4-HMSC | BT40 DIN40 CAT40 |
15000 18000 20000 |
4 | 選配 | 1024 | 18 KW (11.5 KW) (25 KW) |
Ø 65 | Ø 210 | 有法蘭板 | 油壓換刀 |
H6-HMSC | HSK63A |
內藏式外觀尺寸表
主軸型號 | L | L1 | L2 | L3 | W2 | D1 | D2 | D3 (H7) | M1 | 參考圖 |
---|---|---|---|---|---|---|---|---|---|---|
M4-HMSC H6-HMSC |
650.5 | 142 | 70 | 378 | 28 | 160 | 255 | 210 | 8-M10 PCD Ø 230 |
圖一 |
