立式加工中心機
VMC L系列-立式加工中心

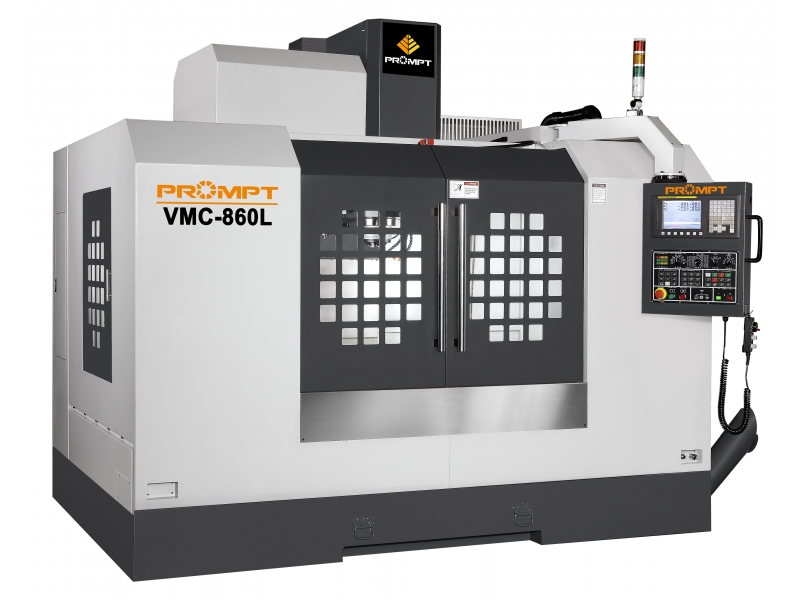

VMC-860L
說明
X / Y / Z直線導軌
設計用於高生產率加工
特徵：
高精度和剛性主軸
高品質的齒輪
光學線性刻度
第4和第5軸旋轉工作台
循環檢查
通過激光單元檢查
主軸動平衡測試
規格數據
* 除了VMC-860L，我司還有其他規格的機型；
您可以點擊上方圖片或者這裡到我們的官網查看更多。
| 模型 | VMC-860L |
|---|---|
| 旅行： | |
| X軸行程 | 800毫米 |
| Y軸行程 | 600毫米 |
| Z軸行程 | 600毫米 |
| 主軸鼻子到桌子 | 150~750毫米 |
| 主軸中心到柱前 | 600毫米 |
| 工作表 ： | |
| 工作台大小 | 1000 * 600毫米 |
| 最大。裝載 | 800公斤 |
| T槽間距/寬度/否 | 100 x 18毫米x 5T |
| 進給率： | |
| X / Y / Z快速進給 | 36/36/36米/分（選擇：48/48/48） |
| 切割速度快 | 10/10/10米/分鐘 |
| 車頭 | |
| 主軸電機續 / 30分鐘 | 7.5 / 11 KW |
| 主軸錐度 | BT40 |
| 主軸轉速 | 10,000 rpm（選擇：1,2000 / 15,000） |
| ATC： | |
| 工具號和類型 | 24臂 |
| 最大。工具直徑x長度 | Ø80x300 mm |
| 最大。工具重量 | 7公斤 |
| 一般信息： | |
| 空氣壓力 | 6千克/厘米2 |
| 冷卻液箱容量 | 300L |
| 機器重量 | 5500公斤 |
| 總重量 | 5800公斤 |
| 佔地面積（長x寬x高） | 300 * 219 * 246厘米 |
| 包裝尺寸（長x寬x高） | 345 * 228 * 250厘米 |
| 定位 | 0.005毫米/ 300毫米 |
| 重複性 | +/- 0.003毫米 |
| 標準配件 | 可選配件 |
|---|---|
| 三菱M70-2A控制器 | 三菱M80 / M720 / M730控制器 |
| 冷卻系統 | 12000/15000 rpm主軸（BT，CAT，DIN） |
| 自動潤滑系統 | Fanuc 0i-MF控制器 |
| 工作燈和警示燈 | 西門子828D / 840D控制器 |
| 主軸鼓風（M代碼） | 第4 /第5軸CNC旋轉或分度台 |
| 工具箱和工具 | 帶籃子的切屑輸送機 |
| 全封閉防濺罩 | 通過主軸冷卻液 |
| RS-232接口 | 刀具測量系統 |
| 剛性攻絲 | 工件測量系統 |
| 自動關機 | 撇油器 |
| 電箱熱交換器 | 主軸更冷 |
| MPG | 3軸線性刻度 |
| 調平螺栓和墊 | |
| 電源變壓器 | |
| 手冊，質量檢查報告和保修說明 |
*以上規格如有更改，恕不另行通知。
