產品介紹

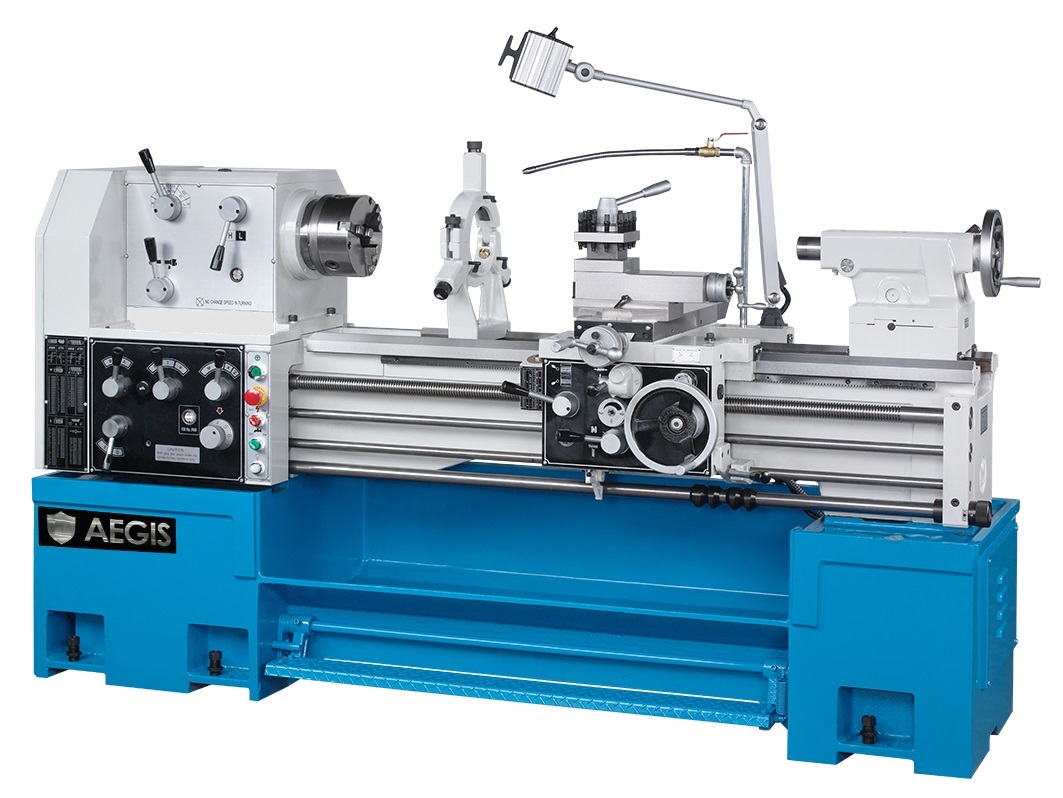

高速變頻精密車床
宙斯盾 FLA-460,560, FLG-460,560
FLA-460,560, FLG-460,560
特徵:
• 一件米哈米特鑄造機底座。
• 公制和英制齒輪箱,全系列英制、DP、MP螺紋和多螺紋,無需換檔即可實現所有功能。
• 停機坪強制供油,設有安全裝置,避免碰撞。
•床道和復合休息的表面經過超頻熱處理和研磨,以提供更長的使用壽命。
• 橫向進料導向螺桿:2 點支撐重切削。
•長度安全腳制動器。
•動平衡合金主軸採用3點軸承支撐。
•主軸箱和主軸的齒輪經過淬火和精密研磨。
規格數據
模型 | 物品 | FLA-460/560 | FLG-460/560 | |||||||||
500 | 750 | 1000 | 1500 | 2000年 | ||||||||
容量 | 在床上搖擺 | 460mm / 560mm | ||||||||||
擺過十字滑梯 | 280mm / 380mm | |||||||||||
中心距離 | 500mm | 750mm | 1000mm | 1500mm | 2000mm | |||||||
床 | 床寬 | 317mm | ||||||||||
間隙寬度(主軸端面) | 210mm | |||||||||||
床長 | 1490mm | 1740mm | 1990mm | 2490mm | 2990mm | |||||||
琴頭 | 主軸孔徑 | Ø52mm | A2-6-Ø70mm / D1-6-Ø62mm | |||||||||
主軸轉速數 | 8個步驟 | 12步 | ||||||||||
主軸轉速範圍 | 80-1400rpm | 25-1800rpm | ||||||||||
主軸鼻端 | A1-6 | A2-6 / D1-6 | ||||||||||
運輸 | 車廂寬度 | 485mm | ||||||||||
橫滑行程 | 250mm | |||||||||||
頂部滑塊行程(複合休息行程) | 125mm | |||||||||||
刀柄 | 20x20 毫米 | |||||||||||
尾托 | 套筒直徑 | Ø52 毫米 | Ø56 毫米 | |||||||||
羽毛筆的旅行 | 140 毫米 | 150 毫米 | ||||||||||
羽毛筆的錐度 | MT 4 | |||||||||||
線程 | 絲槓直徑 & 瀝青 | 直徑 35mm 間距 6mm | ||||||||||
公制螺距範圍 | 0.2-14 | |||||||||||
英寸間距範圍 | 2-56 TPI | |||||||||||
直徑範圍 球場 | 8-44 DP | |||||||||||
模塊間距範圍 | 0.3-3.5 MP | |||||||||||
飼料 | 進料道直徑 | Ø22mm | ||||||||||
縱向進給范圍 | 0.04 - 1.0 毫米/轉 | |||||||||||
交叉進料範圍 | 0.05 - 1.25 毫米/轉 | |||||||||||
發動機 | 主軸電機 | 5HP (3.75kw) 選配:7.5HP (5.625kw) | ||||||||||
冷卻液泵電機 | 1.8馬力(0.1千瓦) | |||||||||||
測量 | 淨重/GW(約)(公斤) | FLA-460 | 1300 / 1500 | 1450 / 1650 | 1600 / 1800 | 1900 / 2100 | 2200 / 2400 | |||||
FLA-560 | 1500 / 1700 | 1650 / 1850 | 1800 / 2000 | 2100 / 2300 | 2400 / 2600 | |||||||
FLG-460 | 1400 / 1600 | 1550 / 1750 | 1700 / 1900 | 2000 / 2200 | 2300 / 2500 | |||||||
FLG-560 | 1600 / 1800 | 1750 / 1950 | 1900 / 2100 | 2200 / 2400 | 2500 / 2700 | |||||||
裝運尺寸 (LxWxH) (mm) | FLA/FLG-460 | 1900x1000x1600 | 2150x1000x1600 | 2400x1000x1600 | 2900x1000x1600 | 3400x1000x1600 | ||||||
FLA/FLG-560 | 1900x1000x1700 | 2150x1000x1700 | 2400x1000x1700 | 2900x1000x1700 | 3400x1000x1700 | |||||||
帶后防濺板包裝尺寸寬度:1200mm | ||||||||||||
**我們保留修改和改進我們的產品的權利,恕不另行通知。 |
- XZ 軸自動。潤滑系統
- 公制/英制齒輪箱
- 冷卻裝置
- 縱向皮圈運動進給
- 尾座(FLA用)/尾座兩段裝置(FLG用)
- 三爪渦旋卡盤 7" (FLA) / 三爪渦旋卡盤 9" (FLG)
- 夾頭背板
- 穩定休息 6”
- 中心套筒
- 死點
- 工具柱螺絲扳手
- 水平墊
- 工具和工具箱
- 操作手冊
- 跟隨休息
- 四爪獨立卡盤 12”
- 面板 14”
- 數字讀數
- 鹵素燈
- 背部防濺罩
- 三爪強力渦旋卡盤(代替三爪渦旋卡盤)
- 快換刀架(代替刀架)
- CE設備
- 錐度車削附件
- 磨床
- 液壓複製附件
