複合式多功能車削中心

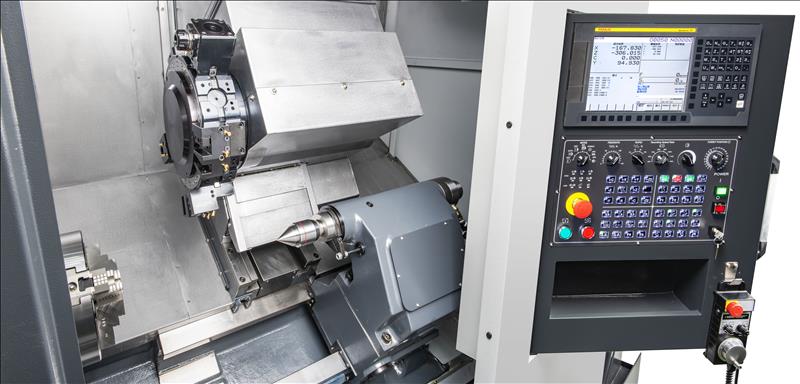

FTC-23M(MY) 車銑複合機
FTC-23M(MY)
凡仕成斜背式電腦控制車床,具高剛性、高精度車銑多功能車床
全系列配置12位置動力刀塔與主軸C軸功能相結合
提供客戶在單機上可完成車削、銑削、搪孔、鑽孔與攻牙等複合加工
規格數據
| 機型 | FTC-23BM | FTC-23LM | FTC-23BMY | FTC-23LMY |
| 床台最大旋徑 | Ø600mm | Ø600mm | Ø600mm | Ø600mm |
| 床鞍最大旋徑 | Ø350mm | Ø350mm | Ø360mm | Ø360mm |
| 兩頂心距離 | 588/888/1188mm | 604/904/1204mm | 574/874/1174mm | 549/849/1149mm |
| 標準加工徑 | Ø230mm | Ø230mm | Ø230mm | Ø230mm |
| 最大車削直徑 | Ø290mm | Ø290mm | Ø300mm | Ø300mm |
| 最大加工長度 | 520/820/1120mm | 500/800/1100mm | 509/809/1109mm | 483/783/1083mm |
| 主軸馬達功率 | 11/15kw | 11/15kw | 11/15kw | 11/15kw |
| 主軸最高轉速 | 4200rpm | 4200rpm | 4200rpm | 4200rpm |
| 主軸鼻端型式 | A2-6 | A2-6 | A2-6 | A2-6 |
| 主軸通孔徑 | Ø62mm(75OPT) | Ø62mm(75OPT) | Ø62mm(75OPT) | Ø62mm(75OPT) |
| 棒材最大加工直徑 | Ø52mm(65OPT) | Ø52mm(65OPT) | Ø52mm(65OPT) | Ø52mm(65OPT) |
| 主軸前端軸承直徑 | Ø100mm | Ø100mm | Ø100mm | Ø100mm |
| 尾座心軸錐度 | MT#4/MT#5(OPT) | MT#4/MT#5(OPT) | MT#4/MT#5(OPT) | MT#4/MT#5(OPT) |
| 尾座心軸直徑 | Ø80mm | Ø80mm | Ø80mm | Ø80mm |
| 尾座心軸行程 | 70mm | 70mm | 70mm | 70mm |
| X軸行程 | 205mm | 205mm | 264mm | 264mm |
| Z軸行程 | 560/860/1160mm | 540/840/1140mm | 550/850/1150mm | 525/825/1125mm |
| Y軸行程 | - | ±50mm | ±50mm | |
| X軸快速位移速度 | (B:)20m/min / (L:) 24m/min | |||
| Z軸快速位移速度 | (B:)20m/min / (L:) 24m/min | |||
| Y軸快速位移速度 | - | 15m/min | ||
| 最小輸入單位 | 0.001mm | |||
| 動力刀馬達功率 | 5.5/3.7kw | |||
| 動力刀具最高回轉數 | 4000 rpm | |||
| 動力刀座型式 | BMT65(VDI-40 or VDI-50OPT) | |||
| 刀柄尺寸 | 25mm | |||
| 搪孔刀最大尺寸 | 40mm | |||
| 刀塔刀具數 | 12 tools | |||
| 相鄰刀換刀時間 | 0.47sec | |||
- 12位置動力刀塔
- Cs軸主軸功能
- 廣域主軸馬達
- 冷卻系統
- 工作燈
- 自動潤滑系統
- 工具箱及工具
- 警示燈
- 自動送料機介面
- 尾座
- 電控箱熱交換器
- 腳踏開關
- RS-232介面
- 刀具座
- 除屑機及手推車
- 全罩式鈑金
- 地基螺絲及水平墊塊
- 機械及電氣說明書
發那科主軸Bzi Sensor
- 主軸吹氣裝置
- 軸向動力刀座
- 徑向動力刀座
- 前方接料器
- 自動門裝置
- 刀具量測器
- 可程式尾座
- 電控箱冷氣機
- 變壓器
