動力夾頭
動力夾頭 立車用中實型
3V-A

中實型 三爪
3V-A
楔形中實防切屑及防水動力夾頭
楔形三爪中實夾頭。
防切屑及防水設計，特別適合使用於立式車床。

規格數據

型號   楔心
行程
(mm)		 爪行程
(直徑) (mm)		 最大夾持
直徑 (mm)		 最小夾持
直徑 (mm)		 最大容許
油壓缸推力
kN (kgf)		 最大
夾持力
kN (kgf)		 最高迴轉數
min-1(r.p.m.)		 I
kg‧m 2		 I
kg‧m 2		 重量 (kg) 重量 (kg) 適用迴轉缸 最大使用
壓力 MPa (kgf/cm2)
3V-12 A8 30 12.7 304 30 41.0
(4180)		 156
(15900)		 3150 0.8     66 RK-150
RE-150		 2.9(29)
3V-15 A8 35 16 381 30 81.9
(8360)		 245.1
(25000)		 2900 2.3     130 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-15 A11 35 16 381 30 81.9
(8360)		 245.1
(25000)		 2900 2.3     129 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-15 A15 35 16 381 30 81.9
(8360)		 245.1
(25000)		 2900 2.7     137 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-18 A8 35 16 450 80 81.9
(8360)		 245.1
(25000)		 2600 3.3     159 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-18 A11 35 16 450 80 81.9
(8360)		 245.1
(25000)		 2600 3.3     158 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-18 A15 35 16 450 80 81.9
(8360)		 245.1
(25000)		 2600 3.7     165 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-21 A11 35 16 530 62 81.9
(8360)		 271.6
(27700)		 1800 5.3     229 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-21 A15 35 16 530 62 81.9
(8360)		 271.6
(27700)		 1800 5.2     222 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-24 A11 35 16 610 136 81.9
(8360)		 271.6
(27700)		 1700 7.6     270 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-24 A15 35 16 610 136 81.9
(8360)		 271.6
(27700)		 1700 7.3     263 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-32 A15 35 16 800 136 81.9
(8360)		 271.6
(27700)		 1100 36.2     430 RK-200
RE-200K		 3.2(32)
3.4(34)
3V-40 A20 57 46+(60) 1005 380 180
(18350)		 320
(32620)		 630 68 72 780 849 RK-250,RE-250.RE-A250,RE-L250 4.24(43.2)
3V-50 A20 57 46+(60) 1250 600 180
(18350)		 320
(32620)		 500 145 148 800 869 RK-250,RE-250.RE-A250,RE-L250 4.24(43.2)
3V-63 - 60 48+(80) 1600 600 200
(20390)		 360
(36700)		 400 500 505 1600 1670 RK-250,RE-250.RE-A250,RE-L250 4.76(46.7)
3V-79 - 60 48+(80) 2000 1000 200
(20390)		 360
(36700)		 320 1250 1255 2500 2580 RK-250,RE-250.RE-A250,RE-L250 4.76(46.7)

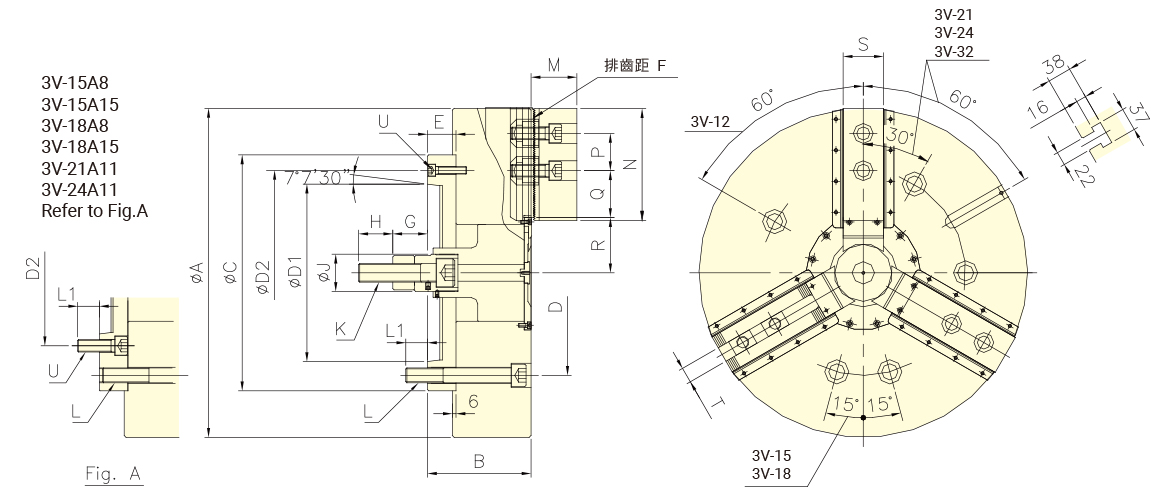

型號   A B B C D D1 D2 E E1 F G max. G max. G min. G min. H J
3V-12 A8 304 141   220 171.4 139.72 190 40   1.5 73   43   36 50
3V-15 A8 381 164   300 235 139.72 171.4 54   1.5 99   64   55 60
3V-15 A11 381 168   300 235 196.87 260 58   1.5 95   60   55 60
3V-15 A15 381 172   380 235 285.78 330.2 62   1.5 91   56   55 60
3V-18 A8 450 164   300 235 139.72 171.4 54   1.5 99   64   55 60
3V-18 A11 450 168   300 235 196.87 260 58   1.5 95   60   55 60
3V-18 A15 450 172   380 235 285.78 330.2 62   1.5 91   56   55 60
3V-21 A11 530 167   380 330.2 196.87 235 46   3.0 91   56   55 60
3V-21 A15 530 167   380 330.2 285.78 330.2 46   3.0 91   56   55 60
3V-24 A11 610 167   380 330.2 196.87 235 46   3.0 91   56   55 60
3V-24 A15 610 167   380 330.2 285.78 330.2 46   3.0 91   56   55 60
3V-32 A15 800 167   380 330.2 285.78 330.2 46   3.0 91   56   55 60
3V-40 A20 1005 184 226 520 463.6 412.78 463.6 8 50 190 123 73 66 16 65 65
3V-50 A20 1250 184 226 520 463.6 412.78 463.6 8 50 190 123 73 66 16 65 65
3V-63 - 1600 222   720 647.6     8   218 131   71   65 65
3V-79 - 2000 240   720 647.6     8   238 133   73   65 65



型號   K L L1 M N P Q max. Q min. R max. R min. S T U V W
3V-12 A8 M20x2.5 3~M16 24 54 130 30 47.5 16 61 54.65 50 21 3~M8
3V-15 A8 M30x3.5 6~M20 24 66 165 43 51.25 18.25 77.5 69.5 62 25.5 6~M16
3V-15 A11 M30x3.5 6~M20 32 66 165 43 51.25 18.25 77.5 69.5 62 25.5 3~M10
3V-15 A15 M30x3.5 6~M20 26 66 165 43 51.25 18.25 77.5 69.5 62 25.5 6~M24
3V-18 A8 M30x3.5 6~M20 24 66 165 43 51.25 18.25 108 100 62 25.5 6~M16
3V-18 A11 M30x3.5 6~M20 32 66 165 43 51.25 18.25 108 100 62 25.5 3~M10
3V-18 A15 M30x3.5 6~M20 26 66 165 43 51.25 18.25 108 100 62 25.5 6~M24
3V-21 A11 M30x3.5 6~M24 35 74 180 60 93.5 24.5 89 81 65 25 6~M20
3V-21 A15 M30x3.5 6~M24 35 74 180 60 93.5 24.5 89 81 65 25 3~M12
3V-24 A11 M30x3.5 6~M24 35 74 180 60 93.5 24.5 128 120 65 25 6~M20
3V-24 A15 M30x3.5 6~M24 35 74 180 60 93.5 24.5 128 120 65 25 3~M12
3V-32 A15 M30x3.5 6~M24 35 74 180 60 189.5 24.5 128 120 65 25 3~M12
3V-40 A20 M36x4 M24 37 110 270 76.2 295 - 457 404 6~19.03 7~M24 3~M12 42 84
3V-50 A20 M36x4 M24 37 110 270 76.2 416 - 563 510 9~19.03 9~M24 3~M12 42 84
3V-63 - M36x4 M30 46 110 270 76.2 540 - 738 674 12~19.03 13~M24   42 110
3V-79 - M36x4 M30 48 110 270 76.2 740 - 914 850 16~19.03 17~M24   42 110

紅色數據為 3V-A 型之寸法
