www.autogrip.com.tw產品介紹
規格數據
| 型號 | 迴轉 行程 (mm) |
夾持行程 (mm) |
爪補 償量 (mm) |
最大夾持 直徑 (mm) |
最小夾持 直徑 (mm) |
最大容許 油壓缸推力 kN (kgf) |
最大 夾持力 kN (kgf) |
最高迴轉數 min-1(r.p.m.) |
I kg‧m2 |
重量 (kg) | 適用迴轉缸 | 最大使用 壓力 MPa (kgf/cm2) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2J-05 | 12 | 8 | 2 | 53 | 25 | 5.0(510) | 4.0(408) | 4000 | 0.015 | 9 | RK-100 OR RK-100(N) |
0.7(7) |
| 2J-06 | 12 | 8 | 2 | 79 | 55 | 6.0(612) | 5.0(510) | 4000 | 0.035 | 9.8 | RK-100 OR RK-100(N) |
0.8(8) |
| 2J-08 | 12 | 8 | 2 | 106 | 75 | 12.0(1224) | 11.0(1122) | 3500 | 0.12 | 20.3 | RK-100 OR RK-100(N) |
1.7(17) |
| 2J-10 | 12 | 8 | 2.5 | 150 | 119 | 12.0(1224) | 11.0(1122) | 3500 | 0.28 | 30.7 | RK-100 OR RK-100(N) |
1.7(17) |
| 2J-12 | 12 | 8 | 2.5 | 200 | 169 | 12.0(1224) | 11.0(1122) | 3000 | 0.52 | 41.2 | RK-100 OR RK-100(N) |
1.7(17) |

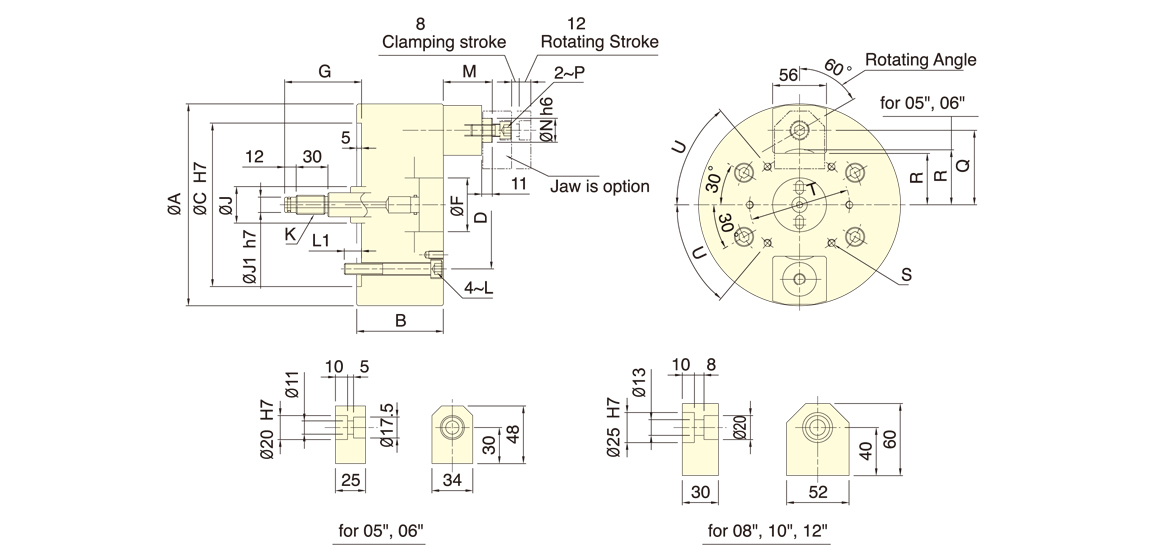

| 型號 | A | B | C | D | F | G max. | G min. | J | J1 | K | L | L1 | M max. | M min. | N | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2J-05 | 135 | 86 | 110 | 82.6 | 40 | 75 | 55 | 25 | 9 | M12X1.75 | M10 | 15 | 56 | 36 | 20 | M10 | 42.5 | 27 | 4~M6 | 50 | 30° |
| 2J-06 | 165 | 86 | 140 | 104.8 | 45 | 75 | 55 | 28 | 12 | M16X2 | M10 | 15 | 56 | 36 | 20 | M10 | 57.5 | 40 | 4~M8 | 64 | 30° |
| 2J-08 | 210 | 90 | 170 | 133.4 | 56 | 80 | 60 | 38 | 16 | M20X2.5 | M12 | 18 | 71 | 51 | 25 | M12 | 77.5 | 53.5 | 6~M8 | 104 | 50° |
| 2J-10 | 254 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20X2.5 | M16 | 24 | 71 | 51 | 25 | M12 | 99.5 | 75.5 | 6~M8 | 140 | 50° |
| 2J-12 | 304 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20X2.5 | M16 | 24 | 71 | 51 | 25 | M12 | 124.5 | 100.5 | 6~M8 | 190 | 50° |
