筒夾夾頭
筒夾夾頭 筒夾夾頭
CL
中空型
CL
筒夾夾頭
前推式彈性筒夾夾頭，適合CNC車床，專用機，或其他旋削機械。
高精度，高轉速及高剛性結構。
安裝連結方式與中空夾頭一樣，且可與之相容互換，不必更改拉桿。
全面防水設計，防止切削水進入主軸通孔處。
搭配彈性孔夾須符合DIN6343規範。
專利產品字號 :
台灣 : PAT.M380842 號
大陸 : PAT.ZL201020113762.X 號
規格數據
| 型號 | 套筒行程 (mm) |
最大夾持能力 (mm) |
容許油壓缸推力 kN(kgf) |
最大夾持力 kN(kgf) |
最高迴轉數 min-1(r.p.m.) |
I kg‧m2 |
重量 (kg) |
使用筒夾 | 適用迴轉缸 | 最大使用壓力 MPa (kgf/cm2) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 圓棒 | 六角材 | 方材 | ||||||||||
| CL-26 | 4.5 | 3~26 | 4~22 | 4~18 | 17.6(1800) | 37.9(3870) | 8000 | 0.040 | 4.3 | 161E | TK-A533 | 2.4(24) |
| CL-30 | 4.5 | 3~30 | 4~26 | 4~20 | 19.6(2000) | 42.1(4300) | 8000 | 0.038 | 4.2 | 163E | TK-A533 | 2.7(27) |
| CL-36 | 6 | 3~36 | 6~32 | 6~26 | 22.5(2300) | 48.5(4950) | 6000 | 0.062 | 7.0 | 171E | TK-C643 | 2.3(23) |
| CL-42 | 6 | 3~42 | 6~36 | 6~29 | 24.5(2500) | 52.9(5400) | 6000 | 0.060 | 6.9 | 173E | TK-C643 | 2.5(25) |
| CL-52 | 6 | 5~52 | 8~45 | 7~36 | 27.4(2800) | 59.0(6020) | 6000 | 0.101 | 14.3 | 177E | TK-A853 | 2.0(20) |
| CL-6017 | 6 | 5~60 | 8~52 | 7~42 | 29.4(3000) | 63.7(6500) | 5000 | 0.098 | 14.1 | 185E | TK-1068 | 1.8(18) |
| CL-6022 | 6 | 5~60 | 8~52 | 7~42 | 29.4(3000) | 63.7(6500) | 5000 | 0.126 | 16.3 | 185E | TK-1068 | 1.8(18) |
| CL-80 | 6 | 20~80 | 18~69 | 15~56 | 34.3(3500) | 71.5(7300) | 4000 | 0.108 | 17.8 | 193E | TK-A1287 | 1.6(16) |

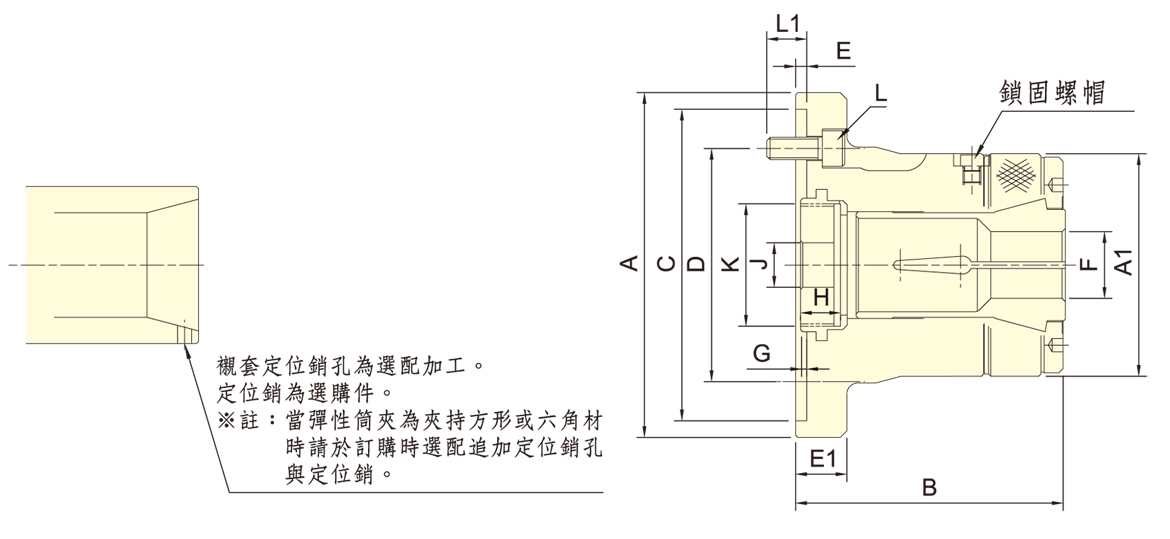

| 型號 | A | A1 | B | C(H6) | D | E | E1 | F max. | F min. | G max. | G min | H | J | K max. | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CL-26 | 120 | 85 | 100 | 110 | 82.6 | 4 | 23 | 26 | 3 | 7 | 2.5 | 15 | 12 | M40x1.5 | 3~M10x25 | 16 |
| CL-30 | 120 | 85 | 100 | 110 | 82.6 | 4 | 23 | 30 | 3 | 7 | 2.5 | 15 | 12 | M40x1.5 | 3~M10x25 | 16 |
| CL-36 | 155 | 100 | 120 | 140 | 104.8 | 5 | 23 | 36 | 3 | 7 | 1 | 17.5 | 20 | M55x2 | 3~M10x25 | 18 |
| CL-42 | 155 | 100 | 120 | 140 | 104.8 | 5 | 23 | 42 | 3 | 7 | 1 | 17.5 | 20 | M55x2 | 3~M10x25 | 18 |
| CL-52 | 185 | 130 | 145.5 | 170 | 133.4 | 5 | 27 | 52 | 5 | 9 | 3 | 24 | 45 | M60x2 | 6~M12x30 | 20 |
| CL-6017 | 185 | 130 | 145.5 | 170 | 133.4 | 5 | 27 | 60 | 5 | 9 | 3 | 24 | 45 | M75x2 | 6~M12x30 | 20 |
| CL-6022 | 234 | 130 | 142 | 220 | 171.5 | 5 | 32 | 60 | 5 | 13 | 7 | 24 | 45 | M85x2 | 6~M16x30 | 20 |
| CL-80 | 234 | 156 | 163 | 220 | 171.5 | 5 | 32 | 80 | 20 | 15.5 | 9.5 | 22 | 45 | M100x2 | 6~M16x30 | 20 |
