變頻車床
變頻車床-V系列

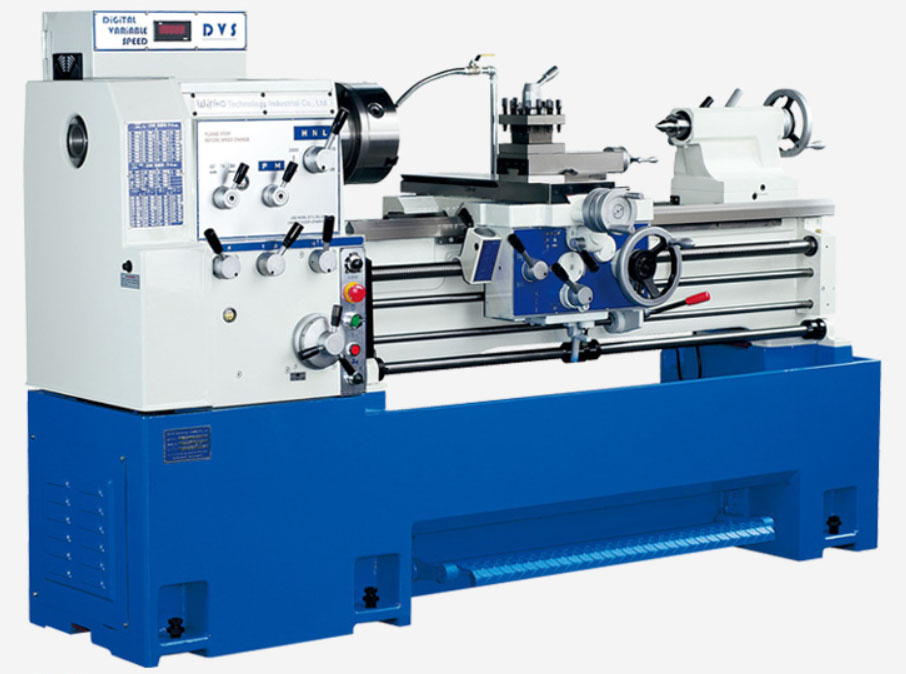

V 430
特性：

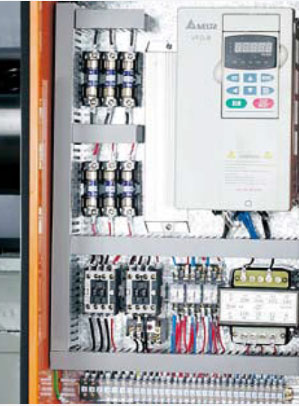

1. 電流穩定，耗電量小，車削紋路細緻。
2. 操作簡便，僅需調整速度旋鈕控制主軸轉速，節省換檔時間。
3. 無段變速，在主軸轉速範圍內可任意選擇速度。
4. 切削能力強，重切削單邊可達切深8mm (1000rpm) 。
規格數據
規格表
V 430 系列
| V430 系列 | |||||
| 規 格 / 機 種 | V1722 | V1730 | V1740 | V1760 | V1790 |
| 床面上最大旋徑 | 430 mm (17") | ||||
| 鞍面上最大旋徑 | 240 mm (9-1/2") | ||||
| 中心高度 | 215 mm (8-1/2") | ||||
| 兩心間距離(mm) | 560 mm (22") | 760 mm (30") | 1000 mm (40") | 1500 mm (60") | 2200 mm (90") |
| 凹口上最大旋徑 | 650 mm (25-1/2") | ||||
| 床面寬度 | 300 mm (11-4/5") | ||||
| 主軸規格 | ASA D1 - 6 / D1 - 8 ( 選配 ) | ||||
| 主軸孔徑 | 58 mm (2-1/4") / 80 mm (3") 選配 ) | ||||
| 主軸通孔錐度 | MT 6 / MT 7 選配 | ||||
| 主軸轉速 | 20 ~ 2000 R.P.M. ( 段 ) | ||||
| 英制螺紋範圍 | 4 ~ 56 T牙／吋 | ||||
| 公制螺紋範圍 | P 0.5 ~ P 7 | ||||
| 縱向自動進刀範圍 | 0.05 ~ 0.82 mm (0.002-0.032") | ||||
| 橫向自動進刀範圍 | 0.02 ~ 0.4 mm (0.001-0.0094") | ||||
| 導螺桿直徑 | 35 mm (1-1/3") | ||||
| 導螺桿螺距 | 4牙／吋 或 6 mm | ||||
| 尾座心軸錐度 | MT 4 | ||||
| 尾座心軸行程 | 150 mm (5-7/8") | ||||
| 尾座心軸直徑 | 58 mm (2-1/4") | ||||
| 主軸馬達 | 7.5HP (5.625KW) | ||||
| 冷卻泵浦 | 1/8 HP (0.1KW) | ||||
| 複式刀座最大行程 | 125 mm (4-7/8") | ||||
| 橫送滑台移動距離 | 245 mm (9-2/3") | ||||
| 佔地尺寸 (公分) | 165 x 81 x 119 | 189 x 81 x 119 | 215 x 81 x 119 | 265 x 81 x 119 | 342 x 81 x 119 |
| 包裝尺寸 (公分) | 182 x 95 x 168 | 200 x 95 x 168 | 228 x 95 x 168 | 279 x 95 x 168 | 355 x 95 x 168 |
| 淨重 (公斤) | 1500 | 1680 | 1760 | 2050 | 2405 |
| 毛重 (公斤) | 1600 | 1780 | 1860 | 2200 | 2555 |
標準附件
三爪夾頭: V430系列 : 7" / V480系列 : 9" / V530系列 : 10"
三爪連結板 1個
工具箱 1組
固定式中心頂針 2支
工作燈 1組
中心架 1組
選配附件
四爪夾頭
花盤
跟刀架
四點定位裝置
微調裝置
活動頂針
後刀架
斜度附件
大檔板
夾頭保護蓋
小檔板
模數牙掛齒
5C裝置
快速刀架
光學尺
仿削裝置
四爪連動夾頭
四爪花盤
石英燈
內外徑研磨機
