齒輪減速機
立式直結型齒輪減速機
GFE 系列

規格數據

  • 產品敘述

直結型兩段式分解零件圖

編號 名稱
1 GL型本體
1-1 GF型本體
2 入力蓋
3 出力軸
4 馬達蓋
5 A齒輪
6 B齒輪
7 E齒輪
8 F齒輪
9 三片式軸承
10 自潤軸承
11 固定梢
12 油封
13 軸承
14 軸承
15 軸承
16 油封
17 軸承
18 軸承
19 O型環
20 固定鍵
21 內六角螺絲
22 內六角螺絲



直結型三段式分解零件圖



編號 名稱
1 GL型本體
1-1 GF型本體
2 入力蓋
3 出力軸
4 馬達蓋
5 A齒輪
6 B齒輪
7 C齒輪
8 D齒輪
9 E齒輪
10 F齒輪
11 三片式軸承
12 自潤軸承
13 固定梢
14 油封
15 軸承
16 軸承
17 軸承
18 軸承
19 軸承
20 固定鍵
21 內六角螺絲
22 內六角螺絲

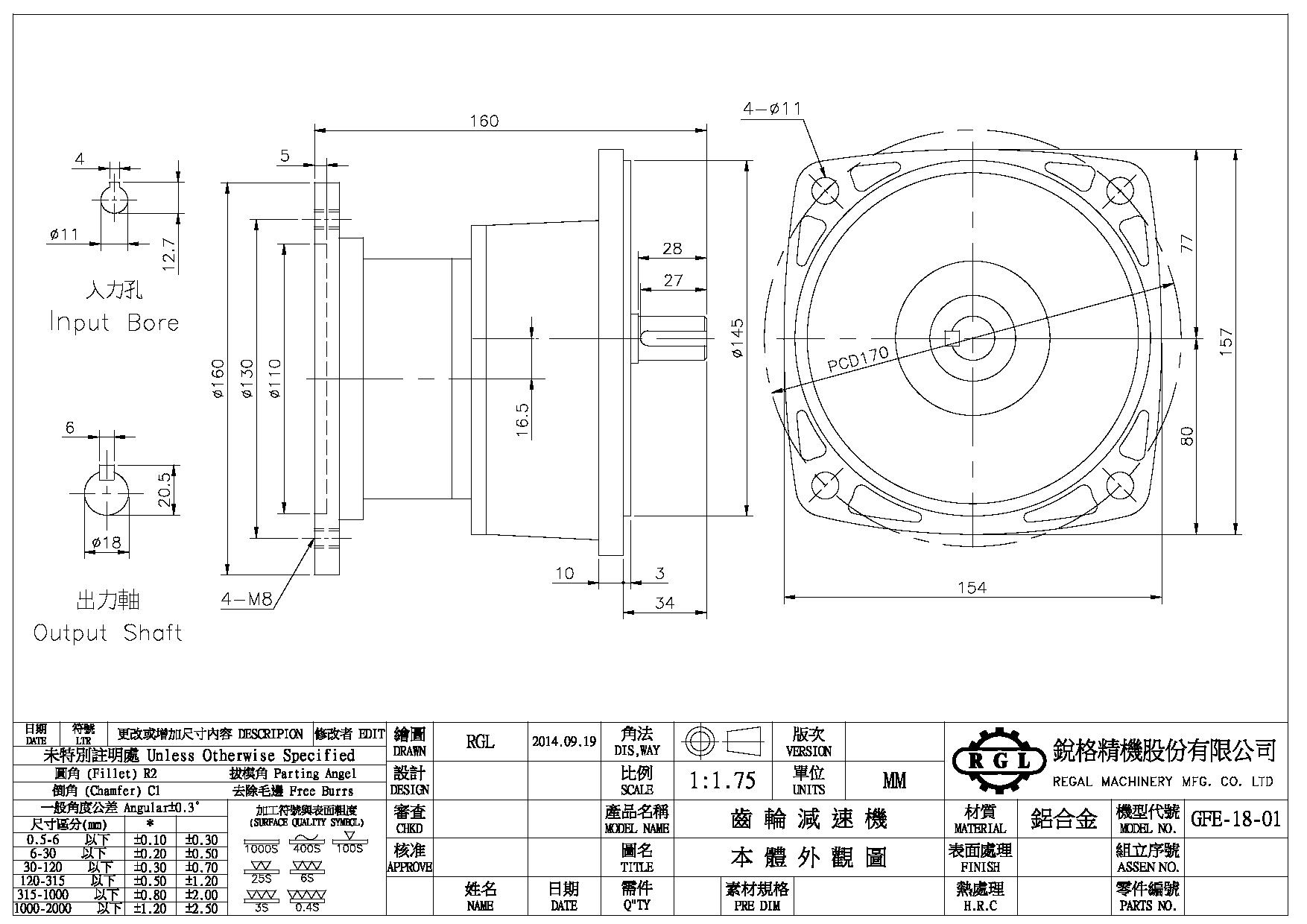

  • 產品規格
型號 LL A B C D1 D2 D E F G H I
GF-18E
GF-22E		 160
187.5		 10
12		 34
45.5		 3
4		 80
89		 77
82.5		 157
171.5		 154
164		 11
11		 145
148		 16.5
19		 170
185
GF-18E
GF-22E
GF-28E		 160
187.5
227.5		 10
12
15		 34
45.5
50		 3
4
4		 80
89
105.5		 77
82.5
93		 157
171.5
198.5		 154
164
186		 11
11
11		 145
148
170		 16.5
19
23.5		 170
185
215
GF-22E
GF-28E
GF-32E		 187.5
205.5
262		 12
15
15		 45.5
50
61		 4
4
4		 89
105.5
126.5		 82.5
93
107.5		 171.5
198.5
234		 164
186
215		 11
11
13		 148
170
180		 19
23.5
28.5		 185
215
250
GF-28E
GF-32E
GF-40E		 211.5
230.5
279		 15
15
18		 50
61
72		 4
4
5		 105.5
126.5
149		 93
107.5
135		 198.5
234
284		 186
215
270		 11
13
15		 170
180
230		 23.5
28.5
34		 215
250
310
GF-32E
GF-40E
GF-50E		 253
297
336		 15
18
25		 61
72
83		 4
5
5		 126.5
149
173.5		 107.5
135
150		 234
284
323.5		 215
270
300		 13
15
22		 180
230
270		 28.5
34
40		 250
310
360
GF-40E
GF-50E		 302
341		 18
25		 72
83		 5
5		 149
173.5		 135
150		 284
323.5		 270
300		 15
22		 230
270		 34
40		 310
360
GF-50E 341 25 83 5 173.5 150 323.5 300 22 270 40 360
型號 比數 馬力 馬達盤 入力孔 出力軸
L M N O P Q R S T U V W X
GF-18M
GF-22M		 5~50
60~200		 1/8
0.1KW		 110
110		 130
130		 160
160		 5
5		 M8
M8		 11
11		 4
4		 12.7
12.7		 28
38		 27
35		 18
22		 6
6		 20.5
24.6
GF-18M
GF-22M
GF-28M		 5~30
30~200
120~200		 1/4
0.2KW		 110
110
110		 130
130
130		 160
160
160		 5
5
5		 M8
M8
M8		 11
11
11		 4
4
4		 12.7
12.7
12.7		 28
38
43		 27
35
40		 18
22
28		 6
6
8		 20.5
24.6
31.4
GF-22M
GF-28M
GF-32M		 5~25
30~100
120~200		 1/2
0.4KW		 110
110
110		 130
130
130		 160
160
160		 5
5
5		 M8
M8
M8		 14
14
14		 5
5
5		 16
16
16		 38
43
53		 35
40
50		 22
28
32		 6
8
10		 24.6
31.4
35.2
GF-28M
GF-32M
GF-40M		 5~25
30~100
120~200		 1
0.75KW		 130
130
130		 165
165
165		 200
200
200		 4.5
4.5
4.5		 M10
M10
M10		 19
19
19		 6
6
6		 21.5
21.5
21.5		 43
53
63		 40
50
58		 28
32
40		 8
10
12		 31.4
35.2
43
GF-32M
GF-40M
GF-50M		 5~25
30~100
120~200		 2
1.5KW		 130
130
130		 165
165
165		 200
200
200		 4.5
4.5
4.5		 M10
M10
M10		 24
24
24		 8
8
8		 27.1
27.1
27.1		 53
63
75		 50
58
70		 32
40
50		 10
12
14		 35.2
43
53.5
GF-40M
GF-50M		 5~25
30~100		 3
2.2KW		 180
180		 215
215		 250
250		 5
5		 M12
M12		 28
28		 8
8		 31.5
31.5		 63
75		 58
70		 40
50		 12
14		 43
53.5
GF-50M 5~25 5
3.7KW		 180 215 250 5 M12 28 8 31.5 75 70 50 14 53.5
