產品介紹

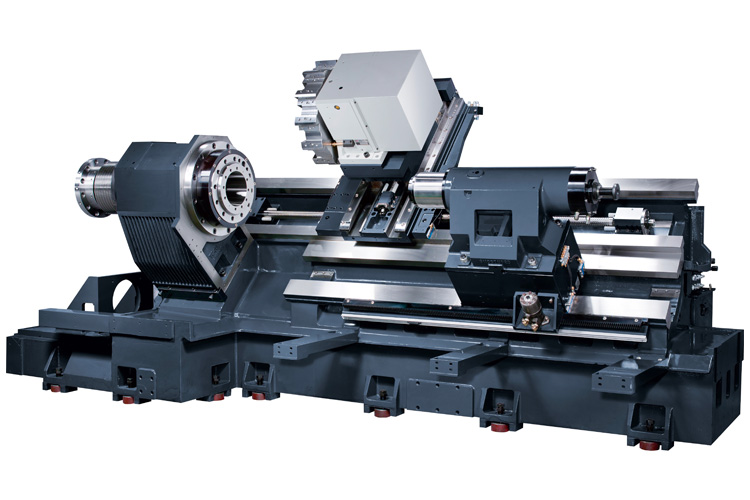

二軸重切削型車床
二軸重切削型車床
TC - 35
產品特點
主要機體結構,包括底座、鞍座、頭部、滑座及尾座等採用高級米漢納鑄鐵製程,並經由退火處理消除內應力,擁有較高之剛性。
45° 斜背式設計,具有高效率除屑外支撐也較為穩固。
X、Z 軸為硬軌設計。
兩段式齒輪箱 ( 齒數比:1:4 ) 主軸轉速為 208 ~ 2500 rpm ( TC-35 系列 )
刀塔是採用油壓分度馬達定位,可雙向任意選刀,大幅提升換刀效率。
規格數據
產品規格
床身上旋徑 | Ø 660 mm ( 25.98” ) |
---|---|
床鞍上旋徑 | Ø 480 mm ( 18.9” ) |
最大切削直徑 | Ø 500 mm ( 19.68” ) |
最大加工長度 | 760 mm ( 29.92" ) Opt :1520 mm ( 59.8" ) / 2280 mm ( 89.76" ) / 3040 mm ( 119.688" ) / 4040 mm (159.05") / 5040 mm (198.42") / 6040 mm (237.79") |
主軸鼻端 | Std : A2 - 8 / Opt : A2 - 11 |
棒材孔徑 | Std : φ 89 mm ( 3.5” ) / Opt : A2-11:Ø117 mm ( 4.6" ), Ø142 mm ( 5.6" ) |
油壓夾頭 | Std : φ 304 mm ( 12” ) / Opt : φ 381 mm ( 15” ) 、 φ 457 mm ( 18” ) |
X軸行程 | 250 mm + 25 ( 9.84 + 1” ) |
Z軸行程 | 860 mm (33.85") / 1620 mm (63.78") / 2380 mm (97.7") / 3140 mm (123.62") / 4140 mm (163") / 5140 mm (202.36") / 6140 mm(241.73") |
