立柱滑座

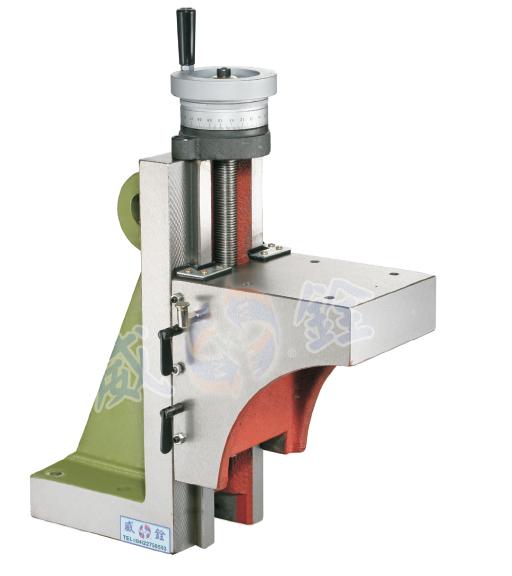

LC 立柱升降平台滑座
LC
材 質 : F C 3 0 左 右
精 度 : ± 0.005 m/m
直 角 度 : ± 0.01 m/m ( 行程 200 m/m )
特 點 :
滑座面配合上蓋精密研磨加工,採用斜度梢調整推拔梢、刮花、精度組立完成,( 可裝置油壓缸 ,或 滾珠導螺桿 , 做 伺服傳動 ) 。
規格數據
型 號 | 上 蓋 面 積 | 總 高 度 | 上 蓋 行 程 | 角 牙 刻 度 環 | 重 量 | 備 註 |
LC-100 | 100 x 150 | 385 | 105 | Ø 16 x 2.5 mm/ 0.01 | 16 kg | 平梢 |
LC-150 | 150 x 200 | 518 | 185 | Ø 24 x 2.5 mm/ 0.01 | 45 kg | |
LC-200 | 200 x 250 | 643 | 260 | Ø 24 x 2.5 mm/ 0.01 | 90 kg | |
LC-250 | 250 x 325 | 782 | 320 | Ø 24 x 2.5 mm/ 0.01 | 155 kg | |
LC-300 | 300 x 430 | 912 | 350 | Ø 24 x 2.5 mm/ 0.01 | 260 kg |
