二段式精密材料整平系列

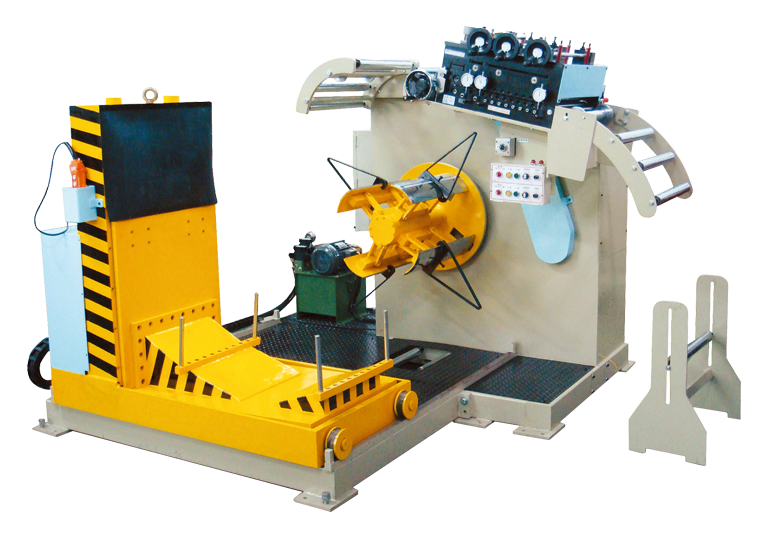

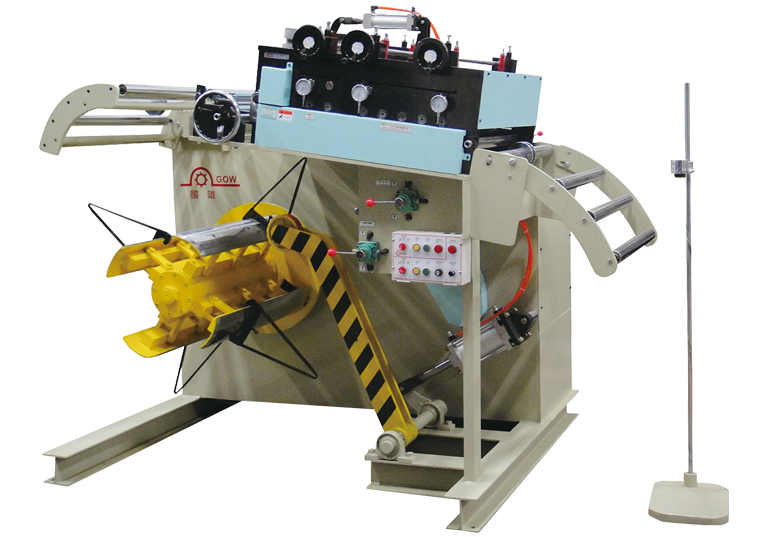

二合一 二段式精密材料整平機
GMT,GWT.GXT,GOT
‧ 材料架＆整平機合而為一，節省場地空間。
‧ 此機台的整平方式採用二段式設計，材料無須區分內外徑，可提高材料平整度及穩定性。
‧ 可依照客戶特別要求設計加裝壓料機械手臂、油壓擴張裝置...等，以增加工作效率及提高安全性。
‧ 採用雙變頻雙驅動可減少料面因啟動而造成材料表面刮傷，降低損壞率。
‧ 此機型附有手搖式入料導料裝置，可提高入料效率。
‧ 整平頭採氣壓可掀式擦拭方便且操作容易，可確保及提升產品品質。
規格數據
配件特色
整平頭掀開裝置
開啟此裝置方便滾輪擦拭保養

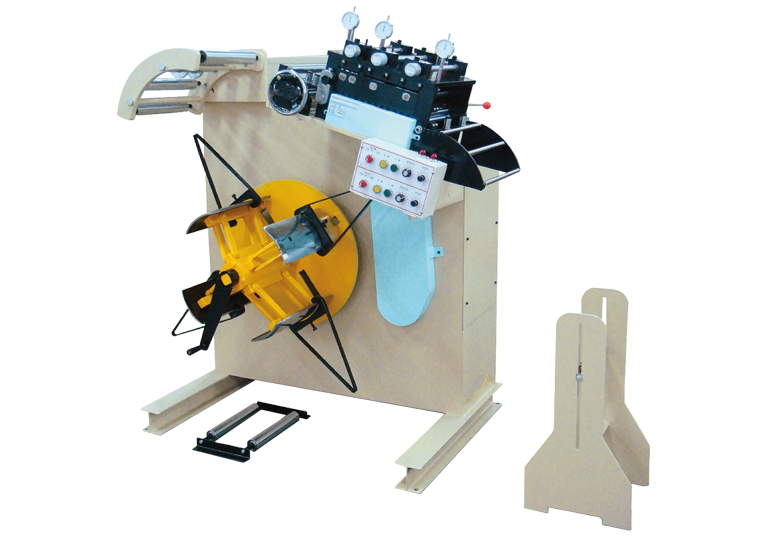

GMT 系列
GMT 系列

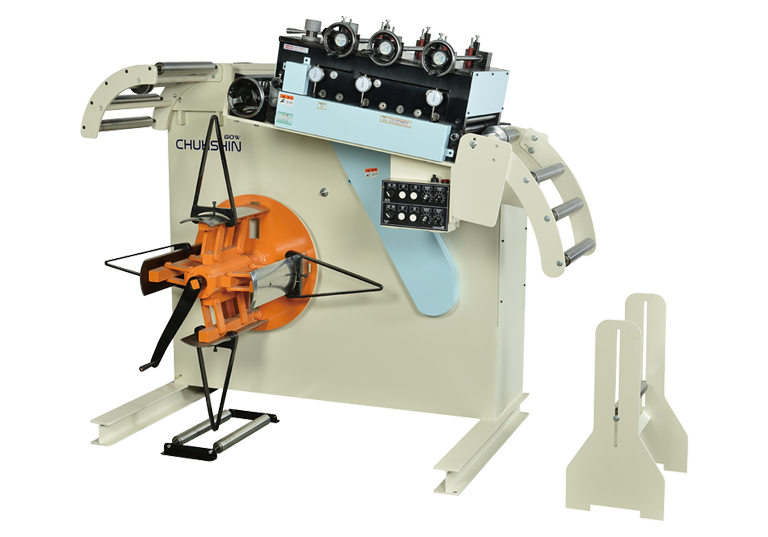

GWT、GXT、GOT、GLT 系列
特點
- 整平度高
- 高效率
- 穩定度高
- 節省空間
- 整平頭先開裝置
二段式滾輪排列示意圖
GMT 系列
| 型式 | GMT-150 | GMT-200 | GMT-300 | GMT-400 | GMT-500 |
| 材料寬度 (mm) | 150 | 200 | 300 | 400 | 500 |
| 材料厚度 (mm) | 0.1 ~ 0.6 | ||||
| 整平滾輪 (mm) | 20 x 22 pcs | 20 x 22 pcs | 20 x 22 pcs | 20 x 22 pcs | 20 x 22 pcs |
| 整平馬達 (mm) | 1 | 1 | 1 | 1 | 2 |
| 整平變頻 (mm) | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 |
材料架
| 材料寬度 (mm) | 150 | 200 | 300 | 400 | 500 |
| 料架荷重 (kg) | 1000 | 1000 | 1000 | 1500 | 2000 |
| 材料內徑 (mm) | Ø450 ~ 520 (選購 : Ø300 ~ 520) | Ø450 ~ 520 | |||
| 材料外徑 (mm) | 1200 (選購 : 1500) | ||||
| 擴張方式 | 手搖式或油壓式 | ||||
| 料架馬達 (HP) | 1/2 | 1/2 | 1/2 | 1 | 1 |
| 材架變頻 (kW) | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 |
標準附件
- 整平頭掀開裝置。
- 手搖式入料導料裝置。
- 雙動力及雙變頻裝置。
- 二點式微調裝置3組。(附百分錶)
- 落地式感應裝置。
- A字型擋料架。
特殊附件
- 油壓擴張裝置。
- 壓料機械手臂。
- 固定式擋料架。
- 超音波自我控速系統。
- 光電感應裝置。
- 入料台車。
