日本製造的蜗杆／蝸輪蜗杆

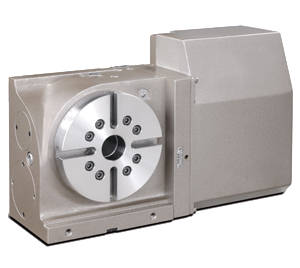

SRTA-170
高定位精度！
使用壽命長！
轉台採用日本進口的蝸輪/蝸輪，精度高，耐磨性強，使用壽命長。
易於調節反沖
確保定位精度
易於調節反沖
蜗杆/蝸輪組經過長時間操作後，兩者之間可能會產生過大的反沖。這可能會影響轉台的定位精度。發生這種情況時，只需調整蜗杆以減小間隙，然後旋轉工作台將恢復到其正常的定位精度。
規格數據
|
日本製造的蜗杆/蝸輪蜗杆 高定位精度！ 使用壽命長！ 轉台採用日本進口的蝸輪/蝸輪，精度高，耐磨性強，使用壽命長。 易於調節反沖 確保定位精度 易於調節反沖 蜗杆/蝸輪組經過長時間操作後，兩者之間可能會產生過大的反沖。這可能會影響轉台的定位精度。發生這種情況時，只需調整蜗杆以減小間隙，然後旋轉工作台將恢復到其正常的定位精度。
|
 |
|
準確性測試報告 日本進口的蝸輪蜗杆
|
 |
|
特大徑向/軸向軸承 轉台配有超大的徑向/軸向軸承，在徑向和軸向方向上均具有出色的抗負載能力。此外，轉台具有高剛度和最小變形的特點。 剛性是傳統軸承的2到3倍。
|
 |
|
全週制動無跳動。無位移 通過施加液壓動力夾緊整個圓周，可以避免工作台跳動問題。 與傳統的盤式製動器不同，全圓周制動器提供更大的夾緊力且沒有振動，從而確保了機器的高加工精度。 |
 |
| 模型 | 單元 | SRTA-170 | SRTA-210 | SRTA-250 | ||
| 工作台直徑 | 毫米 | Ø170 | Ø210 | Ø250 | ||
| 中心孔直徑 | 毫米 | Ø40H7 | Ø40H7 | Ø40H7 | ||
| 通孔直徑 | 毫米 | Ø40 | Ø40 | Ø40 | ||
| 中心高度（垂直） | 毫米 | 135 | 160 | 160 | ||
| 工作台高度（水平） | 毫米 | 153 | 153 | 153 | ||
| 工作台T型槽寬度 | 毫米 | 12H7 | 12H7 | 12H7 | ||
| 導塊寬度 | 毫米 | 18時07分 | 18時07分 | 18時07分 | ||
| 最小 增量 | 度 | 0.001 | 0.001 | 0.001 | ||
| 分度精度 | 弧。秒 | 20 | 20 | 20 | ||
| 重複性 | 弧。秒 | 4 | 4 | 4 | ||
| 夾緊方式（氣壓） | 千克/厘米² | 5〜7 | 5〜7 | 5〜7 | ||
| 夾緊扭矩 | 千克·米 | 20 | 20 | 20 | ||
| 伺服電機型號 | 發那科 | 錐形鍵軸 | α4i/ß8is | α4i/ß8is | α4i/ß8is | |
| 三菱 | 錐軸/直軸 | HF-54 / 104 | HF-54 / 104 | HF-54 / 104 | ||
| 減速比 | -- | 0.104166667 | 0.104166667 | 0.104166667 | ||
| 最大限度。工作台速度（Fanuc和電機） | 轉數 | 44.4 | 44.4 | 44.4 | ||
| 允許的負載慣性能力。（水平） | kg.cm.sec² | 5.4 | 8.3 | 11.7 | ||
| 容許工件負荷 | 垂直的 | 公斤 | 85 | 85 | 85 | |
| 帶尾座 | 公斤 | 160 | 160 | 160 | ||
| 水平的 | 公斤 | 160 | 160 | 160 | ||
| 允許負載 | F | 千克力 | 1450 | 1450 | 1450 | |
| （固定在轉台上） | 寬x長 | 千克力 | 100 | 100 | 100 | |
| 寬x長 | 千克力 | 20 | 20 | 20 | ||
| 容許切削扭矩 | 千克·米 | 18歲 | 18歲 | 18歲 | ||
| 重量（不包括電機） | 公斤 | 50 | 57 | 59 | ||
規格，尺寸和設計特性如有更改，恕不另行通知。
