產品介紹
電纜鏈
TL系列鋼纜鏈
TL系列
TL系列拖鏈的主體由鍊板(優質鋼板鍍鉻),支撐板(擠壓鋁合金),軸銷(合金鋼)和其他組件組成,
這些組件會導致電纜或橡膠之間的相對運動管和拖纜。發生變形,鍊板鍍鉻,造型效果新穎,結構合理,靈巧性強,
剛度不易變形,拆卸方便,可靠性高;特別是本產品採用高強度耐磨材料和
合金鋼製成。軸銷使產品具有更高的耐磨性,更靈活的彎曲,更少的阻力和更低的噪音,從而確保了長時間不變形和下垂。
由於該產品精美的外觀,可以在更大程度上增強機床設備的整體藝術效果,並提高機床和機械設備在國際市場上的競爭力。
鋼製拖鏈可適應最大移動速度40m / min
鋼製拖纜運行時,噪聲聲壓級不超過68 dB
鋼絲繩的往復運動安全壽命不少於一百萬次
規格數據
模型 | 彎曲半徑(R) | 內高(Hi) | 內寬(Wi) | 外部高度(H) | 外寬(W) | 重量(克) | 評論 |
---|---|---|---|---|---|---|---|
毫米(英寸) | 毫米(英寸) | 毫米(英寸) | 毫米(英寸) | 毫米(英寸) | 千克/米(磅/英尺) | ||
TL30 | 10(0.39) | 可定做 | 25(0.98) | (Wi + 8mm) | 視實際重量而定 |
模型 | [R | ^ h大號 | d | ķ | P | ñ | d1 | 支撐板最大孔徑 | 支撐板形式 |
---|---|---|---|---|---|---|---|---|---|
TL30 | 20(0.79) | 65(2.56) | 50(1.97) | 120(4.72) | 30(1.18) | 33(1.30) | 47.5(1.87) | -- | 三級 |

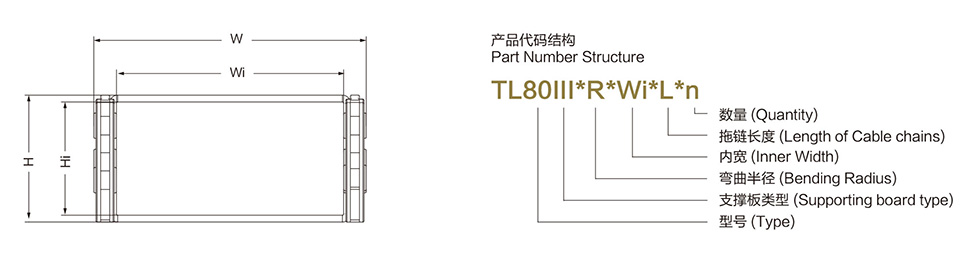

訂購示例-整個拖鏈
請指出鏈接的長度或數量,例如: | 1米或12節 |
TL80III * R200 * 200 * 1000 * 2 | (使用III型支撐板,兩個長度為1米,半徑為200mm,內部寬度為200mm的TL80鋼製拖鏈) |
