充電器(OBC)

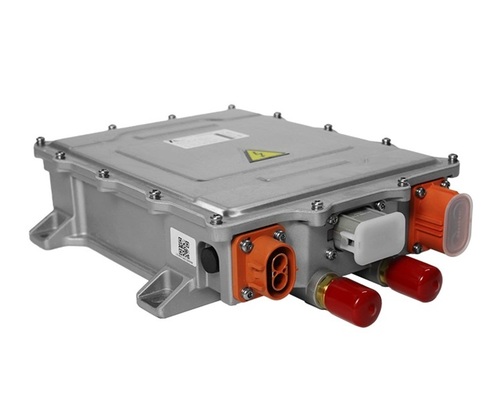

6.6KW OBC液體系統
ATC6K6-31220-LW
型號：ATC6K6-31220-LW
功率：6.6KW
輸入電壓：85~265VAC
輸出電壓：200~450 340~680VDC
輸出電流：20 14A
效率：94%
規格數據
特點
● 充電標準：IEC
● 輸出功率：6.6KW
● 輸入電壓：85~265VAC
● 輸出電壓：200~450 340~680VDC ● 尺寸：265.2x331.5x78.3mm ● 冷卻系統：液體
通訊 方式：CAN-BUS重量：≤7.5KG
系列規格
| 物品 | 零件名稱 | 型號名稱 | 功率（瓦） | 輸入電壓（交流電壓） | 輸出電壓（直流） | 輸出電流（A） | 效率 | 尺寸（毫米） | 冷卻系統 | 重量（公斤） | 證書 |
| 1 | 6.6KW 車用充電器 |
ATC6K6-31220-LW | 6600 | 85-265 | 200~450 | 20 | ≥94 % | 265.2x331.5x78.3 | 液體 | 7.5 | CE |
| 2 | ATC6K6-54014-LW | 340~680 | 14 |
環境規格
工作環境溫度
|
區域 |
最低溫度 |
最高溫度 |
|
全球的 |
- 40℃ |
60℃ |
儲存環境溫度
|
區域 |
最低溫度 |
最高溫度 |
|
全球的 |
- 40℃ |
105℃ |
●濕度：相對濕度5%~95%，無凝露
●海拔高度： ≤3000m
●工作噪音：工作時最大≤65dB，符合中國標準QTC 895-2011
輸出
|
標稱電壓平台 |
312V |
540V |
|
|
輸出 |
輸出電壓範圍 |
200~450V |
400~680V |
|
最大輸出電流 |
20A |
14A |
|
|
輸出功率 |
6600W@220VAC；3300W@110VAC |
||
|
輸出方式 |
履歷/抄送 |
||
|
效率 |
≥94% |
||
|
CV 準確度 |
±1% |
||
|
CC精度 |
±2% |
||
|
漣波電壓係數 |
±5% |
||
|
輸出電壓上升時間 |
＜5S，超調＜10% |
||
|
關閉回應時間 |
電流在 300ms 內下降到 10% 以下，並下降至 500ms 內 0A |
||
