產品介紹

HiPerSeal® - 彈簧密封件

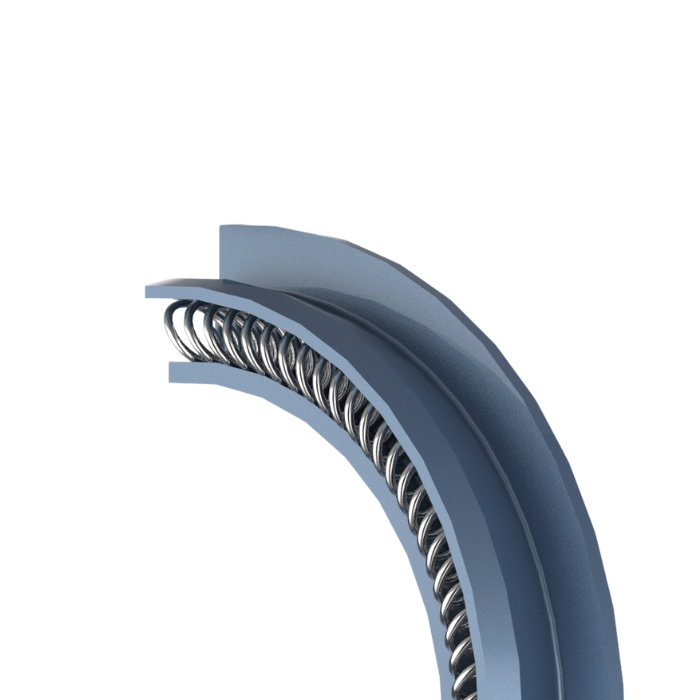

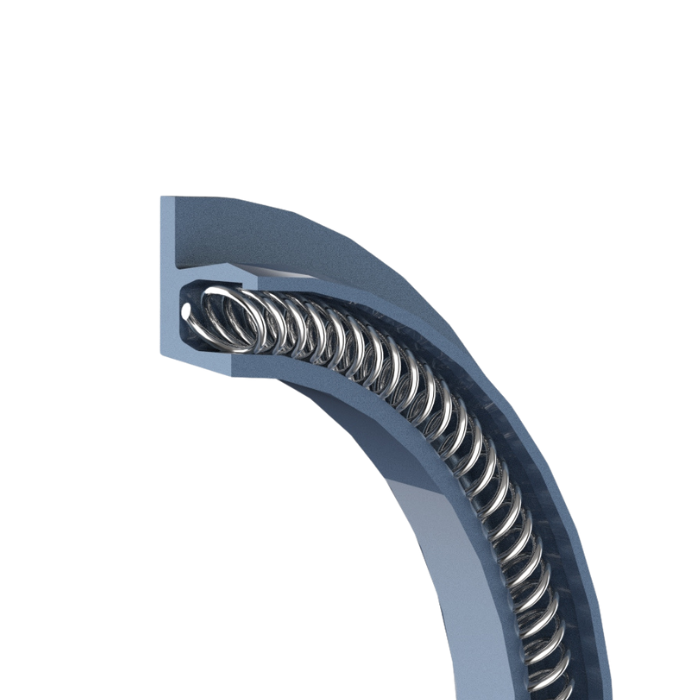

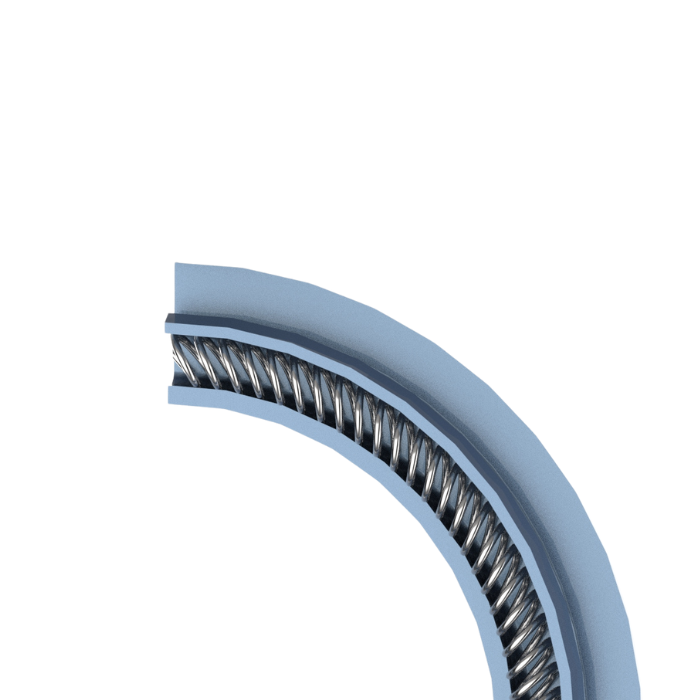

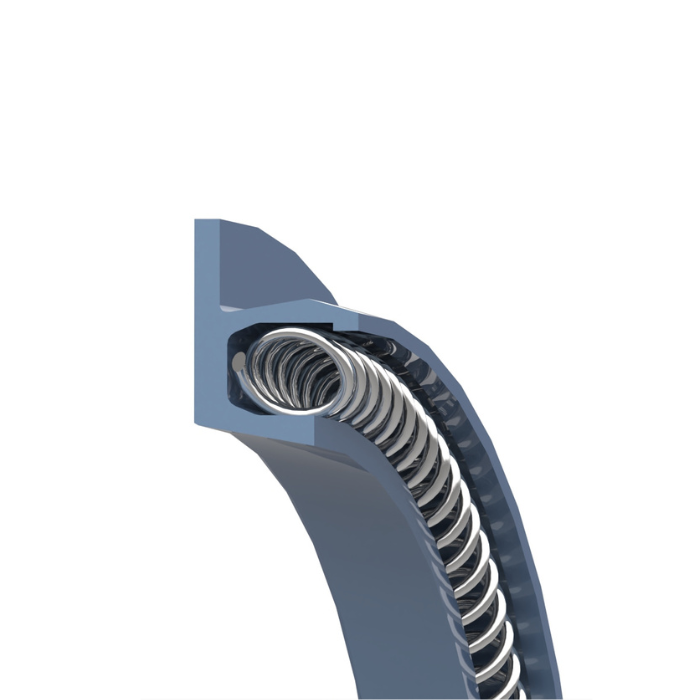

旋轉式彈簧油封
Type CD

旋轉軸用C型彈簧密封件

適用中等負載條件
對於低速之下有良好的密封效果
摩擦等級:非常低
(註: 特殊流體會應用場合,可選用其他材質。)

應用範圍
• 壓力: ≤ 350 Bar
• 移動速度: ≤ 3 m/s
• 溫度: -150°C ~ 225°C

規格數據

尺寸選擇指南 (單位: mm)

桿徑 溝槽底徑       溝槽寬度        凸緣直徑       凸緣深度 倒角長度 溝槽間隙 圓角  相當的O形環代碼
⌀ Di ⌀ Da L ⌀ Df A B T R
8 ~ 19.9 Di + 5.0 3.6 Di + 9.0 0.85 0.8 0.06 0.3 B
20 ~ 39.9 Di + 7.0 4.8 Di + 12.5 1.35 1.1 0.07 0.4 C
40 ~ 400.9 Di + 10.5 7.1 Di + 17.5 1.80 1.4 0.08 0.5 D
401 ~ 700.0 Di + 14.0 9.5 Di + 22.0 2.80 1.6 0.12 0.5 E
