磨刀機
PCD & PCBN刀具磨床

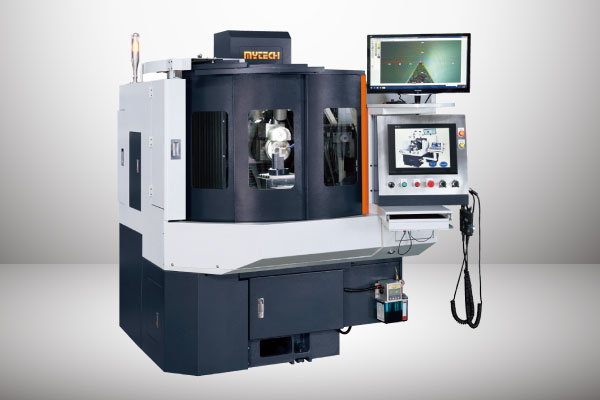

MT-198NC
應用材料：PCD/PCBN、碳化鎢、高速鋼（HSS）
特徵
MT-198NC主軸可升降，B軸剎車系統及MPG手輪，為生產特殊工具時的機器運行測試提供了額外的便利。
MT-198NC PCD & PCBN 刀具磨床，是一款多功能機器，非常適合製造和修磨高品質刀具。
高端機床MT-198具有創新技術，可方便加工多種特殊刀具，如主軸可垂直運動，B軸制動系統和MPG手輪，便於設置和運行測試。
規格數據
規格
V：標準 O：選項
| 模型 | 單元 | MT-198NC | |
|---|---|---|---|
| 主軸轉速 | rpm/mm (50Hz) | 0 ~ 6000 | |
| 車輪尺寸 | 深 x 高 x 長 | 150 x 40 x 40 | |
| 研磨壓力 | 兆帕 | 0～0.4 | |
| 砂輪擺動距離 | 毫米 | 0～40 | |
| 砂輪擺動行程 | 毫米 | 40/分鐘 | |
| 砂輪擺動位置 | 毫米 | 0 ~ 198 | |
| 砂輪傾角 | 毫米 | -2°~ 24° | |
| 轉台旋轉角度 | 270° | ||
| 桌子尺寸 | 投幣口 | 210 x 160 x 4 | |
| 外形尺寸 | 毫米 | 1500 x 1510 x 1810 | |
| Y 軸 mpg | 伏 | ||
| X1 軸 mpg | 伏 | ||
| X2 軸 mpg | 伏 | ||
| A 軸 mpg | 伏 | ||
| Z軸氣壓 | 伏 | ||
| B軸剎車 | 伏 | ||
| 帶變量的主軸 | 伏 | ||
| 變速砂輪主軸 | 伏 | ||
| 22"液晶顯示器 | 伏 | ||
| 高分辨率相機和測量系統（標準 105x / 可選 210x） | 伏 | ||
| 工具架 | 12、16、20、25、32 | ||
| LED工作燈 | 2個 | ||
| 砂輪 | 3個 | ||
| 淨重 | 公斤 | 2400 | |
* 本目錄中顯示的所有規格、尺寸和設計特性如有更改，恕不另行通知。
- 標準配件
-
- 德國品牌CCD系統
- 立柱和底座的優質鑄件
- 伺服電機
- 滾柱式直線導軌
- 人機接口
- 自動潤滑器
- 可選配件
-
- 冷卻系統
- 萬能工作台
- 砂輪修整器
- 高精度分度頭
