雙側銑床
HM-DS 系列
HM-400NC
【標準配備】
●高剛性一體成形底座
●高強度銑頭,X和Y軸,相當於NT50#主軸。
●Z軸精密的直線滑槽,可承受快速跟精密的切削。
●主軸的軸向街有貼”TURCITE-B”鐵弗龍及精密產花。
●五軸伺服馬達控制Z軸(縱向)、X.Y軸(左、右主軸)、A軸(旋轉軸)、W軸(垂直上壓伺服器)。

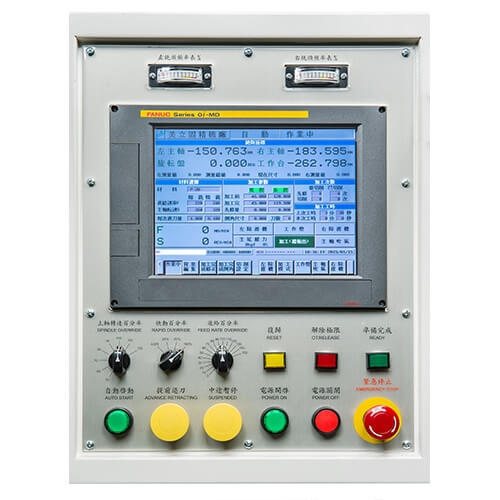

●容易操作易學人機介面、觸控式操控螢幕,可有自我偵錯診斷,錯誤訊息顯示功能。

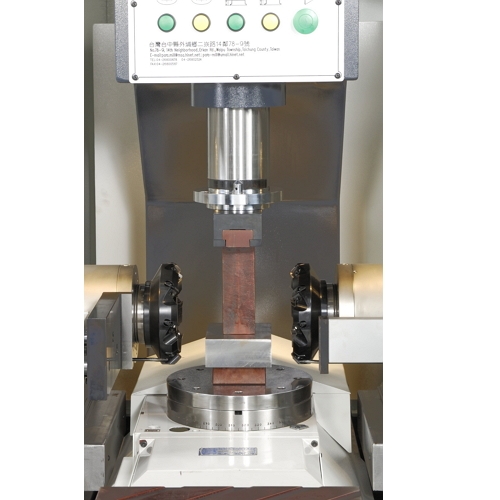

●Φ250mm直徑的精密旋轉盤,可作0˚、90˚、270˚、360˚的定位。
●立式的夾治具。
●90˚對齊定位板,使工作容易設定。
●自動工件量測系統。
●整組油壓系統。
●整組氣壓系統,供給吹氣及自動量測。
●兩組螺旋式自動清屑裝置。
●鹵素照明工作燈。
●三色工作狀態顯示燈。
●一組工具箱及工具。
●W軸加壓系統。
【選擇配備】
●發那科控制器。
●6吋(160mm)左右銑刀盤。
●CE規範。
●主軸油溫冷卻單元。
●主軸油路循環系統。
●掃描器
●數控分度盤
規格數據
【規格表】
加工能力 | 加工範圍 | 20 x 20 mm~ 400 x 400 mm |
加工厚度 | 110/150 mm(Φ 125 / 160 mm cutter) | |
工作台負載 | 300 kg | |
各軸行程&工作台 | Z軸行程 | 600 mm |
X,Y軸行程 | 210 mm | |
進給速度 | Z軸快速位移 | 15 m/min |
X,Y軸快速位移 | 15 m/min | |
手動進給 | 1-1500 mm/min | |
主軸 | 主軸(附由冷管路) | NT-50 equivalent |
主軸鼻端直徑 | Φ40 ~Φ125 / Φ160 mm cutter | |
主軸轉速 | 200 ~ 1600 rpm | |
刀具直徑 | Φ 160 mm (Φ 125 mm) | |
馬達 | 主軸馬達 | 15 kw |
Z軸馬達 | 2 kw | |
X,Y軸馬達 | 3 kw x 2 | |
W軸垂直壓持馬達 | 3 kw | |
工作台 | 分度盤 | 1 kw |
盤面分度 | 0˚/45˚/90˚/135˚ | |
其他 | 機械重量 | 6.5 tons |
機械尺寸 W x L x H (mm) | 3450 x 2600 x 2300 |
