產品介紹
NC銑頭

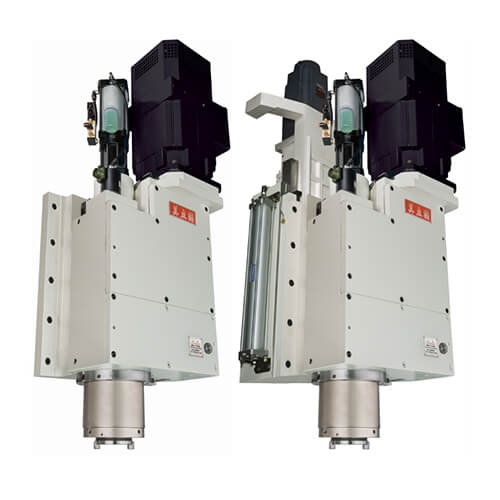

ML-02-3000
ML-02-3000
特性
NC搪銑頭有左銑型及右銑型兩種,分別可作立銑、橫銑、水平銑、逆橫銑,並可裝90度銑頭。
操作簡便,結構剛性極佳,適合安裝於龍門刨床、銑床或各種專用機上可做種切削、搪孔、鑽孔及攻牙…等。
各部位潤滑系統以自動幫浦或電動注油機進行強制潤滑。
齒輪及軸均採用鉻鉬合金鋼 (SCM415),經焠火後精密研磨至JIS1級,材質剛性強,受到撞擊不易崩裂。
鑄件均採用米漢納鑄鐵,經應力消除,常保銑頭精度穩定。
軌道滑動面經硬化熱處理,精密研磨,確保滑動面精準耐磨。
氣幕式保護裝置,可防止鐵屑與灰塵侵入。
循環式油泵冷卻系統,以降低銑頭溫度。
二段式油壓控制入檔。
內部結構採用高速軸承,由雙方向固定,不易晃動,可承受重切削,傳動軸執行齒輪,採用分離式維修更容易。
多種密封設計,更優化的軸承結構,採用滾針軸承,角度頭具有更好的承載力。
工精良,裝配精密,保證經度。
規格數據
主軸錐度 | BT-50 | |
主軸變速段速 | 2段 | |
主軸轉速 (RPM) | 高速檔 | 齒數比 = 0.85 |
低速檔 | 齒數比 = 0.27 | |
循環油品 | 循環機油#32 | |
檔位切換油壓 | 8 ~ 10 | |
最大刀盤直徑 | ф 200 | |
大扭矩輸出 | 500 N-m | |
檔位切換油品 | 液壓油 #32 | |
鎖刀缸風壓 | 5 ~ 7 kg/cm2 | |
主軸轉速 | 3000 RPM | |
馬達 (選配) | 18.5 kw / 22 kw (ф 55) | |
剛性攻牙 | N / A | |
伺服馬達 (選配) | N / A | |
工作行程 | 400 mm (有底座) | |
重量 | 560 kg (無底座) | 890 kg (有底座) |
