雙側式精銑機 NC-400i
NC-400i

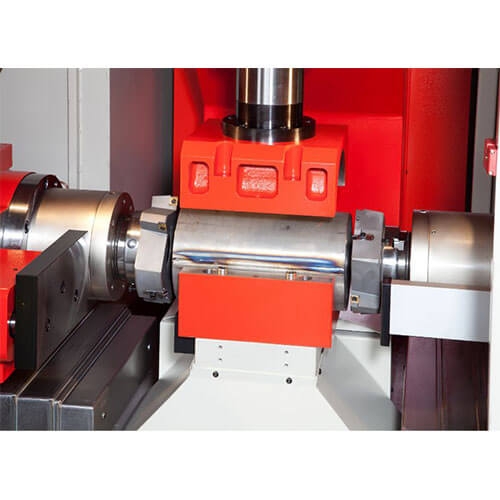

NC-400i是一種專門為加工圓管工件而設計的機台。 NC-400i可以通過強大的銑頭同時銑削工件的兩側,另外,可自動作業是本機最大的優點。

標準配備

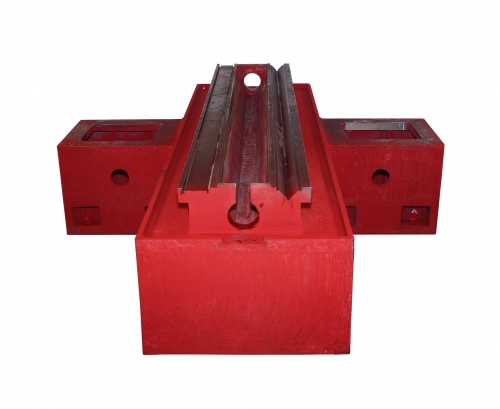

高剛性一體成形底座。
高強度銑頭,X和Y軸,相當於BT50#主軸。
主軸軸向皆有貼”TURCITE-B”鐵弗龍及精密人工產花。
3個控制軸, X, Y及X軸(左銑頭, 右銑頭及工作台)。
W軸強力油壓缸垂直夾持工件。
夾持治具。
整組油壓系統。
整組氣壓系統,供給吹氣及自動量測。
三色工作狀態顯示燈。
LED照明工作燈。
一組工具箱及工具。

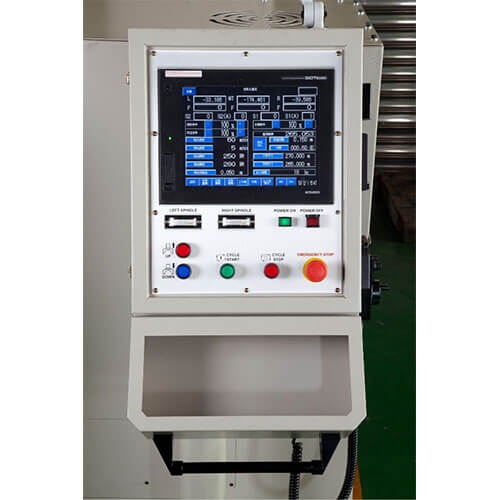

MITSUBISHI 控制系統。
電氣箱含空氣冷卻系統。

規格數據

臥式銑床
型號 NC-400i
加工能力 加工長度 50 ~ 350 mm
加工厚度(圓管) 3.2 ~ 6 mm

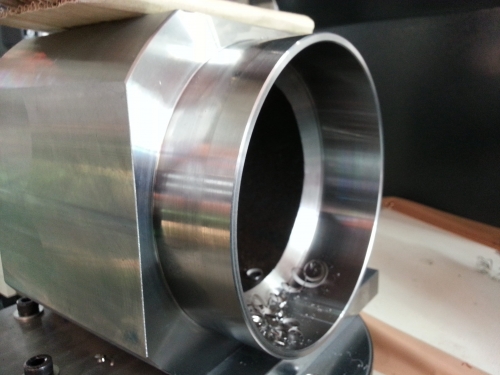

加工直徑(圓管) ф50 ~ 180 mm
各軸行程&工作台 Z軸行程 600 mm
X/Y軸行程 180 mm
進給速度 Z軸快移速率 15 m/min
X/Y軸快移速率 15 m/min
手動進給 1 – 1500 mm/min
主軸 主軸 NT50 equivalent
主軸鼻端直徑 ф40 mm
主軸轉速 200 ~ 1600 rpm
立式夾持 立式油壓缸直徑 ф 50 x 250 mm
馬達 主軸馬達 11 kW
X,Y,Z軸馬達 1.5 kW
控制系統 MITSUBISHI
其他 電壓 220 V (Transformer)
機械重量 5 tons
機台尺寸 2500 x 2600 x 2300
