雙立柱加工中心
DB 2800 X:3、4、5、6、8、10m

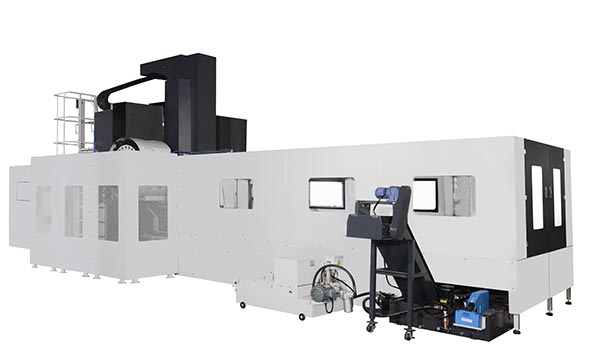

DB 2800

所有結構件均採用高強度鑄鐵和酚醛樹脂成型,具有良好的減震性和熱穩定性。整機結構具有高剛性、高可靠性的特點。適用於冶金、鐵路、汽車、重機造船等行業的重型和超重型零件的加工。

規格數據

  數據庫 28300 數據庫 28400 數據庫 28500
桌子尺寸 2500 x 3000 毫米 2500 x 4000 毫米 2500 x 5000 毫米
X 軸行程 3200 毫米 4200 毫米 5200 毫米
Y軸行程 2800 毫米 2800 毫米 2800 毫米
Z 軸行程 800 (1000, 1200) 毫米 800 (1000, 1200) 毫米 800 (1000, 1200) 毫米



  數據庫 28600 數據庫 28800 數據庫 281000
桌子尺寸 2500 x 6000 毫米 2500 x 8000 毫米 2500 x 10000 毫米
X 軸行程 6200 毫米 8200 毫米 10200 毫米
Y軸行程 2800 毫米 2800 毫米 2800 毫米
Z 軸行程 800 (1000, 1200) 毫米 800 (1000, 1200) 毫米 800 (1000, 1200) 毫米

特徵

  • 全米漢納鑄鐵結構、柱、橋和床。
  • 超寬立柱結構(500mm*1000mm)。
  • 直接連接Y、Z滾珠絲槓和交流伺服電機。
  • 齒輪箱連接X滾珠絲槓和交流伺服電機。
  • 雙液壓缸平衡系統。
  • 階梯式設計 Y 軸。
  • 三菱 M 720A 系列控制器。10.4“液晶屏。
  • X軸55mm*4直線導軌。
  • Y軸65mm*2直線導軌。
  • Z 軸上的重型箱式導軌柱。
  • BT-50 齒輪箱 精密主軸錐度。
  • 6.000rpm 兩級齒輪式主軸。
  • 18.5/22KW 主軸電機
  • 高達 9、7、4.5 KW X、Y、Z 軸伺服電機 (DB28600)
  • 15、15、12M/min X、Y、Z 軸快速移動。
  • 高達 80、63、50 X、Y、Z 軸滾珠絲槓直徑 (DB28600)
  • P4級軸承。
  • 32 個工具臂式 ATC。
  • 二螺桿式,一連桿式排屑器。

2800db-2100-4200



桌子



  • 三菱 M 720A 系列控制器。10.4“液晶屏
  • BT 50, 6.000rpm, 18.5/22 KW 齒輪箱主軸
  • 雙液壓缸平衡系統
  • 32刀臂式ATC
  • 自動潤滑裝置
  • 切削冷卻液
  • 工作燈
  • 工作台飛濺
  • 三段式警示燈
  • 剛性攻絲
  • 水平調整螺栓和墊
  • 調整工具
  • 吹氣/切削液
  • 電機操作手冊
  • 主軸冷卻系統
  • 氣槍/水槍
  • 全封閉防濺罩(無頂棚)
  • 擺臂式操作面板
  • CE要求
  • 變壓器
  • 外部手輪
  • 帶頭部交換器的電動駕駛室
  • 用於刀具夾緊的腳踏開關
  • 撇油器
  • 二螺桿式、一連桿式排屑器
控制器;
-三菱
M730 -Fanuc OIMD
-Fanuc 31B
-Heidenhain ITNC 530主軸;
-BT 50 10.000rpm 直接驅動

冷卻液通過主軸 20 巴 (CTS) -
紙過濾器和水箱

空氣通過主軸 (ATS)

主軸周圍噴射冷卻液

Z軸行程上升至1000mm

32刀臂式ATC

帶頂棚的封閉式防濺罩

電櫃交流電

X,Y,Z 線性刻度

接觸式探針測量系統

刀具測頭測量系統

第四軸接口準備
