立式數控加工中心
直線導軌-MCV 855、960、1060、1070

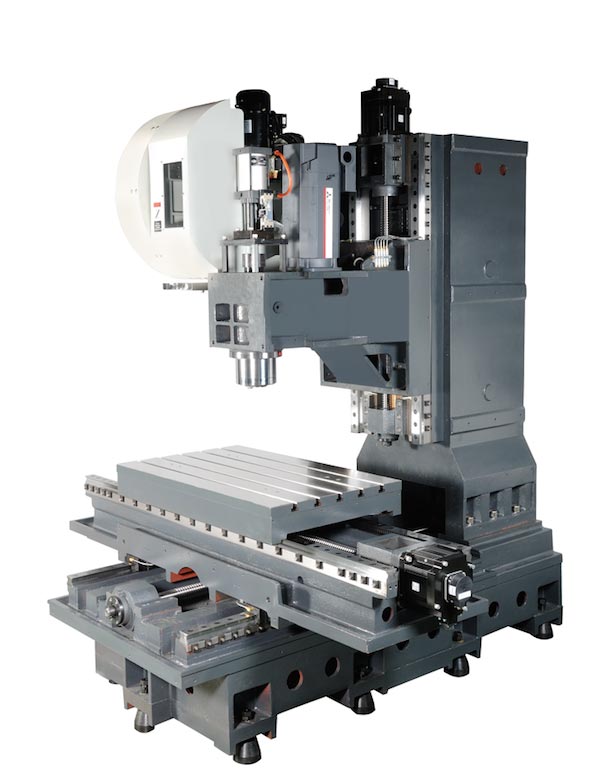

MCV 855、960、1060、1070
MCV型號 MCV 855、960、1060、1070系列立式加工中心採用三軸交叉滑台和直線導軌的移動結構。小規模的特殊定制加工使零件複雜化。適用於銑、鑽、攻絲、模具精加工等精度要求較高的零件加工。
通用機械和模具製造行業的關鍵設施。
規格數據
MCV 855 | MCV 960 | MCV 1060 | MCV 1070 | |
---|---|---|---|---|
桌子尺寸 | 900 x 500 毫米 | 1000 x 600 毫米 | 1100 x 600 毫米 | 1200 x 600 毫米 |
X 軸行程 | 800 毫米 | 900 毫米 | 1000 毫米 | 1100 毫米 |
Y軸行程 | 550 毫米 | 600 毫米 | 600 毫米 | 600 毫米 |
Z 軸行程 | 550 毫米 | 600 毫米 | 600 毫米 | 600 毫米 |
特徵
- 米漢納鑄鐵。
- 三菱 M 70A 系列控制器。8.4“液晶屏。
- -45mm*2 三軸直線導軌。
- -Y 軸 35mm*2 直線 + 2 盒式支架 (MCV 1070)
- -BT-40 精密主軸錐度。
- -10.000rpm 皮帶驅動剛性主軸。
- -7.5/11KW 主軸電機
- 2, 2, 3.5 KW X, Y, Z 軸伺服電機速率
- 36,36,24M/min X、Y、Z 軸快速移動。
- φ40、40、40 X、Y、Z軸滾珠絲槓直徑
- P4級軸承。
- 直接連接滾珠絲槓和交流伺服電機。
- 24 個工具臂式 ATC。
- 螺旋式排屑機
|
|
控制器;
-三菱 M720
-Fanuc OIMD Alpha/Beta
主軸;
-BT 30 20.000rpm 內置電機
-BT 40 12.000rpm 直接驅動
-BT 40 15.000rpm 直接驅動
冷卻液通過主軸 20 巴 (CTS) -
紙過濾器和水箱
空氣通過主軸 (ATS)
帶水壓泵的內水沖洗系統
主軸周圍噴射冷卻液
連桿式排屑機
