產品介紹
立式數控加工中心

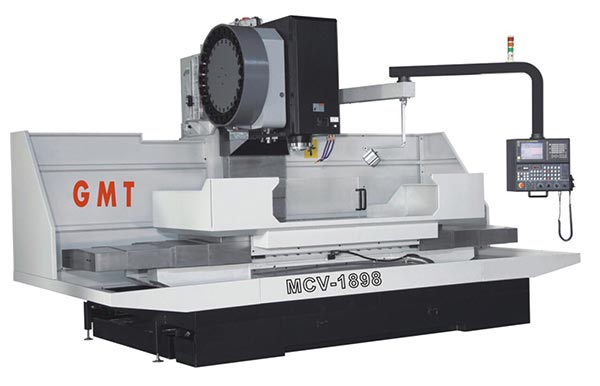

Box Way 系列 MCV 1690, 1698, 1898, 20100
Box Way 系列
Box Way 系列 MCV 1690、1698、1898、20100 立式加工中心專為超重型加工而設計,具有額外價值和最佳性能。
Y軸多達6個滑動結構提供額外的重載能力。適用於加工超大型重型零部件。
規格數據
MCV 1690 | MCV 1698 | MCV 1898 | MCV 20100 | |
---|---|---|---|---|
桌子尺寸 | 1700 x 815 毫米 | 1800 x 830 毫米 | 2000 x 900 毫米 | 2200 x 900 毫米 |
X 軸行程 | 1600 毫米 | 1600 毫米 | 1800 毫米 | 2000 毫米 |
Y軸行程 | 900 毫米 | 980 毫米 | 980 毫米 | 1000 毫米 |
Z 軸行程 | 700 毫米 | 750 (900) 毫米 | 750 (900) 毫米 | 750 (900) 毫米 |
特徵
- 米漢納鑄鐵。
- 三菱 M 70A 系列控制器。8.4“液晶屏。
- Y 軸上有 6 個重型箱式導軌。
- BT-50 Precision 帶齒輪箱主軸錐度。
- 6.000rpm,皮帶式主軸。
- 15/18.5KW主軸電機
- 高達 7、7、4.5 KW X、Y、Z 軸伺服電機速率(型號 20100)
- X、Y、Z 軸快速移動速度為 24、24、18M/min。
- 最大φ63、63、50 X、Y、Z軸滾珠絲槓直徑(型號20100)
- P4級軸承。
- 直接連接滾珠絲槓和交流伺服電機。
- 24 個工具臂式 ATC。
- 螺旋式排屑機
規格
標準配件
|
|
可選配件
控制器;
-三菱 M720
-Fanuc OIMD Alpha
-Heidenhain ITNC 530
主軸;
-BT 40 10.000rpm 皮帶式
-BT 40 10.000rpm 直接驅動
-BT 40 12.000rpm 直接驅動
-BT 50 10.000rpm 直接驅動
冷卻液通過主軸 20 巴 (CTS)
-紙過濾器和水箱
空氣通過主軸 (ATS)
帶水壓泵的內水沖洗系統
主軸周圍噴射冷卻液
連桿式排屑機
配重系統
