VERO CAD-CAM-CAE軟體

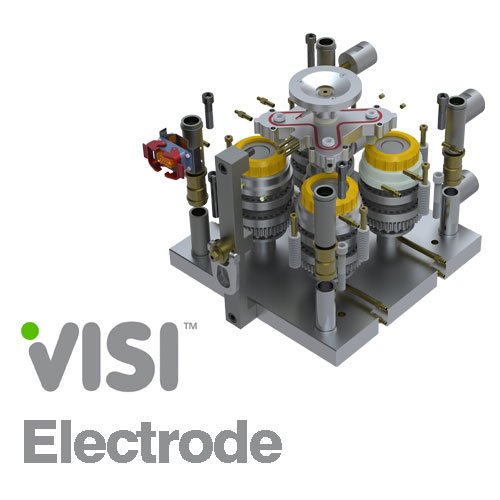

VISI Electrode

專門針對加工和管理電極以及為精密製造而製作的電極治具設計軟體。


電極設計和加工以及放電加工是任何模具或模具製造商的最複雜和耗費時間的工程之一. VISI 系列產品提供從設計到加工的涉及製造進程中每一點的解決方案. 即使是最有經驗的電極設計者也將從 VISI Electrode 提供的自動化中受益.

功能概述:

  • 動態曲面萃取

  • 線性和相切曲面延伸

  • 電極碰撞檢測

  • 電極夾具庫

  • 垂直/水準/斜向電極模擬

  • 中間資料格式輸出

  • HTML 和 EPX 報告輸出

  • 使用 VISI Machining 的樣板刀具路徑


放電區域抽出. 確定需要放電加工的區域之後, 以 2D 或 3D 邊界限定放電區域提供一個快捷而方便的方法, 得出所需的電極形狀. 圖形面的選擇也可以簡易的抽出更複雜的區域. VISI Electrode 是一種展現電極設計者經驗的工具, VISI 結合手動方式自動化建立圖形並應用於電極. 這種技術的結合使使用者可以自由編輯設計並始終保證電極設計的完整性.

建立電極. 直觀的介面引導使用者建立電極. 可以選擇以垂直或切線方式添加延伸高度. 對於開放邊界的電極, 可使用多重方向進行邊的延伸. 建立電極過程的任意時候, 都可使用動態類比和碰撞檢查.

電極基座與底座的建立. 電極基座和底座以對話模式添加到電極上. 電極名, 材料, 放電操作類型, 識別標記, 邊緣倒角, 方位和旋轉都可以應用. 任意被添加到電極工程的資訊都將自動產生在最終的 HTML 報告中.

建立夾具夾具可以應用寬度, 深度或高度手動建立, 或者簡單的從廣泛的資料庫中選擇. 由於電極被相臨的曲面限制, 夾具可以從電極的中心補正, 為 EDM 加工提供足夠的間隙. 動態類比和碰撞檢查確保完整的電極不干涉產品形狀.

電極管理EDM 管理為使用者提供一個管理工具, 用於管理工件, 電極, 複數電極位置, 垂直/水準/角度模擬, 碰撞檢查, HTML 報告和 EPX 輸出. 為確保與其他 CAD/CAM 系統的相容性, 每個電極都可以使用任意中間資料格式例如 IGES, STEP 或 STL, 自動輸出到相應的正確工作平面.

電極模擬和碰撞檢查. 為確保電極和夾具的正確性, 電極可以沿其工作軸進行動態類比. 自動檢查將探測電極與相臨曲面間的干涉. 任何碰撞都將形象的被顯示, 並且電極將被移動到碰撞點.

建立基準和電極加工. 一旦電極在設計上可以使用 VISI Machining 直接加工 (無需任何不必要的資料轉換). 加工基準和 EDM 機器上的電極位置將被自動建立, 以確保整個生產過程中的連續性. 加工樣板包含刀具, 加工方式, 進給速度, 主軸轉速和切削深度等等, 都可以被保存, 用於重新加工類似的電極. 應用它們到一個新的電極, 將自動使用相同的設置建立刀具路徑, 大大減少編程時間, 並可建立使用公司標準, 這些已經在先前的工作中被證明.
