泛用沖床
閉式雙曲軸沖床-GTX 系列

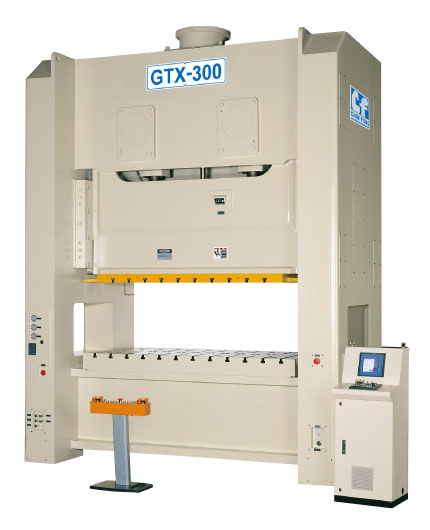

GTX-3000
GTX系列沖床機身具有極高之剛性、良好之精度及較大之床面，可適用連續加工順送之下料、沖孔、成形、引伸等加工，並可選擇性加裝移動台車，以達快速換模之目的。此種機型特別適用於汽、機車、五金、家電等製品之沖壓加工。
規格數據
| 產品 | GTX-160 | GTX-200 | GTX-250 | GTX-300 | GTX-400 | GTX-500 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S | H | S | H | S | H | S | H | S | H | S | H | |
| 能力-ton | 160 | 200 | 250 | 300 | 400 | 500 | ||||||
| 能力發生點-mm | 6 | 4 | 6 | 4 | 7 | 5 | 7 | 5 | 7 | 6 | 7 | 6 |
| 行程長-mm | 180 | 130 | 250 | 150 | 280 | 170 | 300 | 170 | 300 | 170 | 350 | 200 |
| 行程數-S.P.M. | 30-55 | 40-85 | 20-50 | 35-70 | 20-40 | 30-60 | 20-40 | 30-50 | 20-40 | 30-50 | 20-30 | 30-50 |
| 最大模高-mm | 450 | 400 | 500 | 450 | 550 | 450 | 550 | 450 | 550 | 450 | 550 | 500 |
| 台盤面積-mm | 1800x760 | 2200x940 | 2800x1000 | 3400x1000 | 3400x1000 | 3400x1000 | ||||||
| 滑塊板面積-mm | 1600x650 | 1850x750 | 2500x900 | 3100x900 | 3100x900 | 2200x900 | ||||||
- 超高剛性台身。
- 高傳動扭矩濕式離合剎車器。
- 超寬固鎖式六面長導路。
- 高感度過負荷保護裝置。
- 偏心過載感應靈敏、精度維持性極佳。
GTX 系列 系列應用範疇
