龍門型綜合加工機

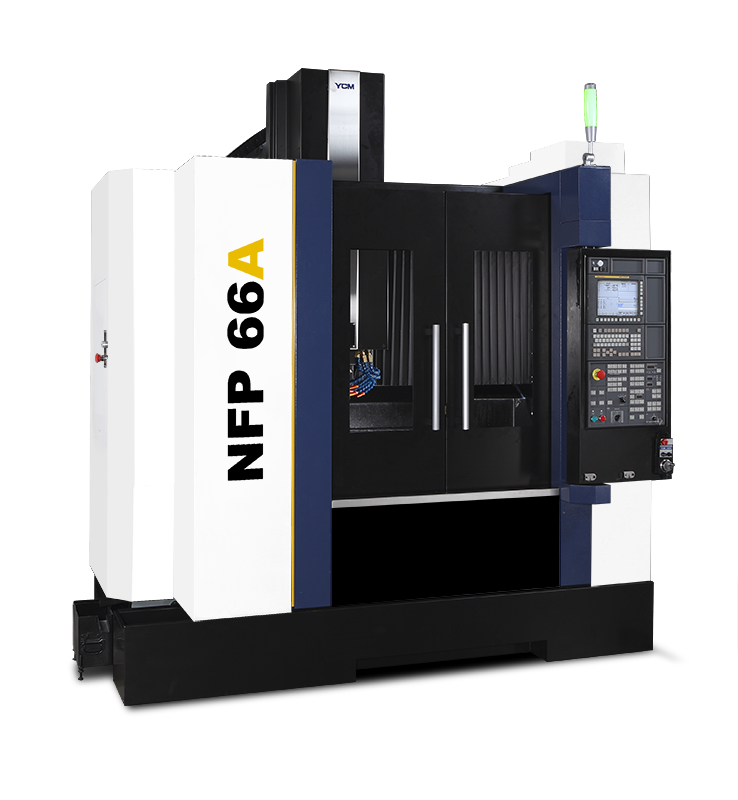

NFP66A龍門型綜合加工機
NFP系列

NFP系列 - 小龍門五軸立式加工機,搭配高速主軸,適用於高精密模具加工。

規格數據

高剛性結構設計

  • 一體式高剛性門柱,結構對稱設計,有效減少熱變形,確保機器長時間的加工精度。
  • FEM 結構,應力應變分析,提供最佳動態切削剛性。
  • 頭部最小懸伸設計,最佳切削穩定性。
  • 底座全行程支撐工作台,得到最佳動態水平。

高剛性結構設計

高精度軸向運動

  • 4百萬pulse/rev高解析Encoder及0.05 μm高解析度光學尺實現高精度性能。
  • 進給軸採用固對固定軸承支撐設計,並以剛性連軸器直結驅動,高剛性高伺服響應。
  • 進給軸軸承座、馬達座、螺桿帽冷卻,搭配光學尺實現高定位精度及重覆精度。

高性能內藏式主軸

  • 低振動與隔離減低熱變形機率,提升成品完成度,延長刀具的使用年限。
  • 油氣潤滑迅速移除陶瓷滾珠軸承產生的熱量,提昇主軸壽命。
  • 主軸轉速最高40,000 rpm (選擇)。
  • 主軸雙拘束,高切削剛性及精度。
  • 後軸承浮動設計吸收主軸熱伸長變異。
  • 螺旋盤簧拉刀設計主軸動平衡,穩定持久。
  • 軸套冷卻設計,大幅降低主軸熱變位。

高性能內藏式主軸

熱補償技術應用

  • 內建STC主軸熱補償系統,高精度5 μm以下主軸熱變位。
