產品介紹

立式銑床

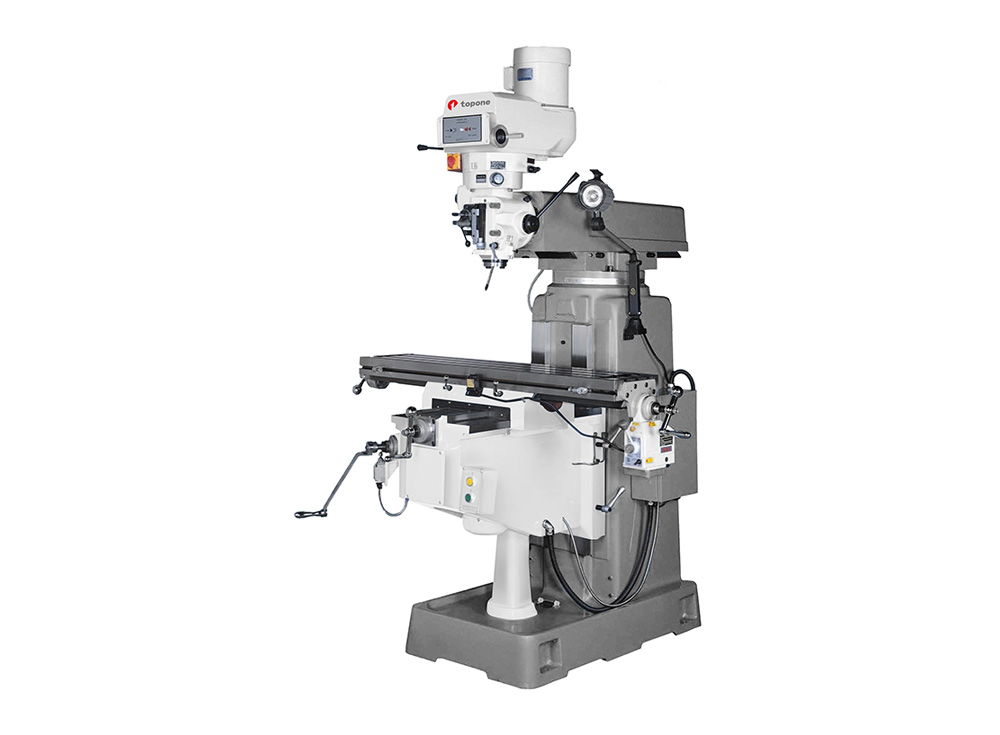

TOM-4VK 無段變速立銑頭
TOM-4VK

‧ 重型機種
‧ 無段變速立銑頭
‧ 50" x 10" 工作台面
‧ 5HP 主軸馬達
‧ 昇降座自動昇降馬達裝置及安全開開裝置。
‧ 附電氣控制箱。
‧ 附石英工作燈。
‧ 附電動注油器。
‧ 米漢納 (Meehanite) 高級鑄件。
‧ 前後滑道及高週波硬化處理,精密研磨。
‧ 主軸管表面高週波硬化處理鍍硬鉻,精密研磨。
‧ 高精密級 7010 CP4主軸軸承。
‧ 前後及左右 (X、Y軸) 滑道貼,附耐磨片(Turcite-B)。
‧ 昇降座滑道硬化處理,精密研磨。
‧ Y、Z軸為方形滑道。
‧ X軸為鳩尾槽滑道。

規格數據

機械規格

機型 TOM-4VK
主軸
主軸孔錐度 NST40
主軸轉速 70-3900 RPM (無段)
主軸管直徑 Ø100 mm (3.93")
主軸管行程 127 mm (5")
主軸進給速率 0.04 mm (0.0015")
0.08 mm (0.0030")
0.15 mm (0.0060")
立銑頭傾斜角度 90° 右,-90° 左
主軸馬力 5HP
工作台
工作台工作面積 1270 x 254 mm (50" x 10")
左右行程 (X軸) 800 mm (31.5")
前後行程 (Y軸) 420 mm (16 1/2")
上下行程 (Z軸) 420 mm (16 1/2")
T型槽 (寬 x 槽數 x 槽距) 16 mm x 3 x 65 mm
伸出臂
伸出臂行程 610 mm (24")
機械重量 1650 Kg (3630 Lb)
機械尺寸 (長 x 寬 x 高) 2000 x 1700 x 2450 mm
裝箱尺寸 1500 x 1650 x 2100 mm

*本公司因技術研究需要,保留隨時修改機床規格內容之權利,恕不另行通知。
