產品介紹

繼電器

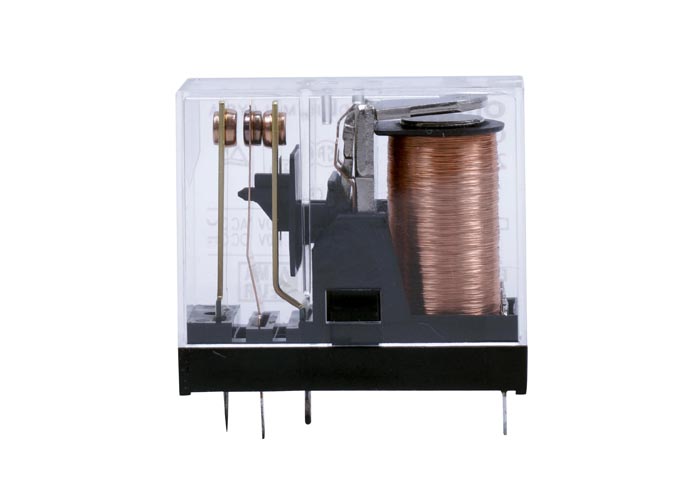

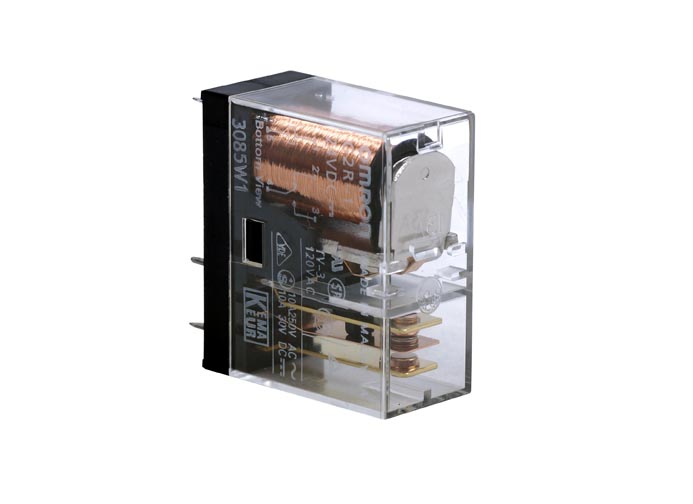

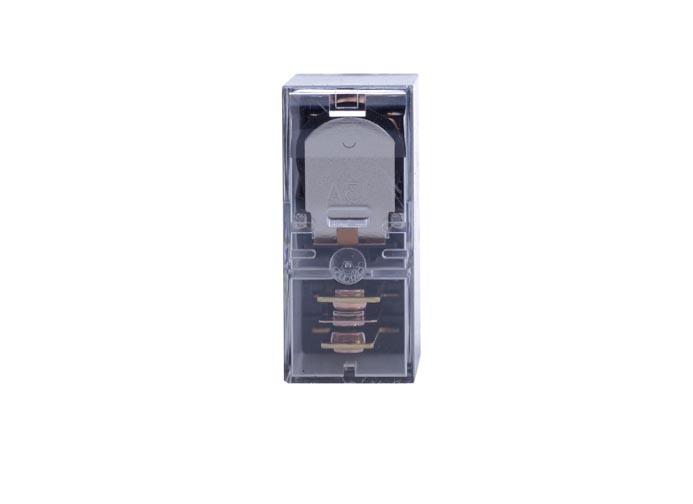

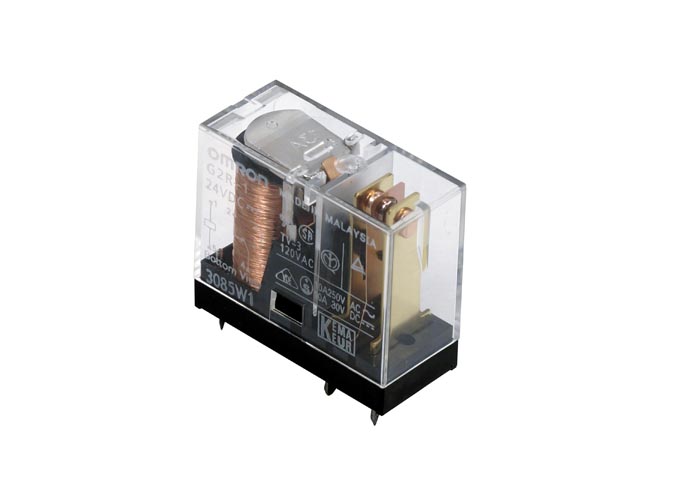

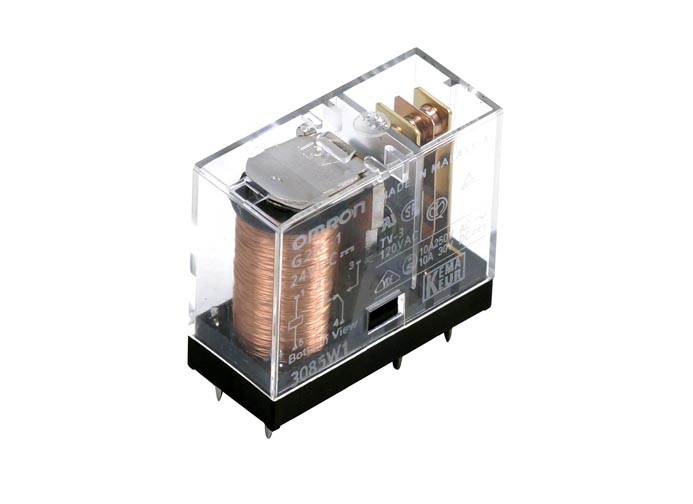

G2R-1-DC24
G2R

G2R 功率繼電器 系列

線圈接點間耐電壓5,000V
耐衝擊電壓10,000V的安全設計
Omron繼電器

規格數據

Item Specification
型號: Omron G2R-1-24VDC
接點構成: 1c (SPDT)
極數: 1 pole
線圈電阻: 1,100 Ω
消耗功率: 約0.53 W
電阻性負載: AC250V 16A,DC 30V 16A
電感性負載: AC250V 8A, DC 30V 8A
接點電壓最大值: AC380V DC125V
接點電流最大值: 10A
機械性最大開關頻率: 18,000次/h
電氣性(額定負載)最大開關頻率: 1,800次/h
絕緣阻抗: 1,000MΩ以下
耐電壓 (線圈和接點間): AC5,000V 50/60Hz 1min
耐電壓 (同極接點間): AC1,000V 50/60Hz 1min
振動 (耐久): 10~55~10Hz 單振幅0.75mm (雙振幅 1.5mm)
振動 (誤動作): 10~55~10Hz 單振幅0.75mm (雙振幅 1.5mm)
衝擊 (耐久): 1,000m/s2
衝擊 (誤動作): 激磁 200m/s2,無激磁100m/s2
機械性使用壽命: AC1,000萬次以上,DC2,000萬次以上 (開關頻率18,000次/h)
電氣性使用壽命: 10萬次以上 (額定負載 、開關頻率1,800次/h)
使用環境溫度: -40~+70℃(無結冰、無凝露)
使用環境濕度: 5~85%RH
