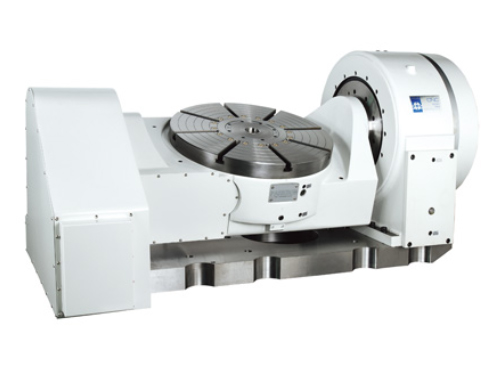

CNC電腦數控雙軸分度盤

PAR系列-標準型

PAR-100~220

產品特性
1.高精度，高剛性，大中空型。
2.配合工作母機，可作五軸同動加工。
3.可配合雙軸控制器作雙軸控制。

規格數據

型號項目			單位	PAR-100		PAR-130		PAR-170		PAR-220		PAR-253
盤面直徑			mm	Φ100		Φ130		Φ170		Φ220		Φ250
平置總高度			mm	305		305		330		330		395
垂直中心高度			mm	160		160		195		195		245
水平盤面高度			mm	220		220		275		275		325
總長度			mm	520		520		814		903		863
基準孔徑			mm	Φ30H7		Φ30H7		Φ45H7		Φ45H7		Φ42H7
T型槽寬			mm	-		-		12H7		12H7		12H7
導槽寛			mm	18H7		18H7		18H7		18H7		18H7
最大工件旋徑			mm	160		160		250		250		290
軸向				旋軸	傾軸	旋軸	傾軸	旋軸	傾軸	旋軸	傾軸	旋軸	傾軸
伺服馬達(選配)		FANUC		αiF2	αiF4	αiF2	αiF4	αiF2	αiF4	αiF2	αiF4	αiF4	αiF8
		MELDAS		HF75S	HF104S	HF75S	HF104S	HF75S	HF104S	HF75S	HF104S	HF104S	HF154S
		SIEMENS		1FK7042	1FK7060	1FK7042	1FK7060	1FK7042	1FK7060	1FK7042	1FK7060	1FK7042	1FK7060
		HEIDENHAIN		QSY96A	QSY116C	QSY96A	QSY116C	QSY96A	QSY116C	QSY96A	QSY116C	QSY116C	QSY116E
總減速比				1：90	1：60	1：90	1：60	1：72	1：100	1：72	1：100	1：90	1：120
盤面最大轉速 Motor 2000min^-1			r.p.m.	22.2	33.3	22.2	33.3	27.7	20.0	27.7	20.0	22.2	16.6
最小分度單位			deg.	0.001		0.001		0.001		0.001		0.001
可傾斜角度			deg.	+30~-120		+30~-120		+30~-120		+30~-120		+30~-120
定位精度			arc-sec	60	60	60	60	15	45	15	45	15	45
重覆精度			arc-sec	6	8	6	8	6	8	6	8	6	8
鎖緊扭力	空壓 6 kg/cm²		kgf-m	9	15	9	15	15	30	15	30	30	38
鎖緊扭力	油壓 35 kg/cm²		kgf-m	-	44	-	44	44	90	44	90	90	112
容許切削扭矩			kgf-m	10		10		20		20		25
容許工件載重	水平 (0°~45°)		kg	30		30		70		70		75
容許工件載重	傾斜 (45°~90°)		kg	20		20		45		45		50
容許負載(鎖緊狀態)	F		kgf	350		350		700		700		1150
	FΧL		kgf-m	9		9		44		44		90
	FΧL		kgf-m	44		44		90		90		112
容許工件慣性矩			kg-m²	0.04		0.06		0.25		0.42		0.59
淨重			kg	125		130		200		210		258

1. 特殊規格設計請與本公司聯絡。
2. 規格與設計變更時恕不另行通知。
3. 以上不包含伺服馬達、編碼器、驅動器及油壓單元。
