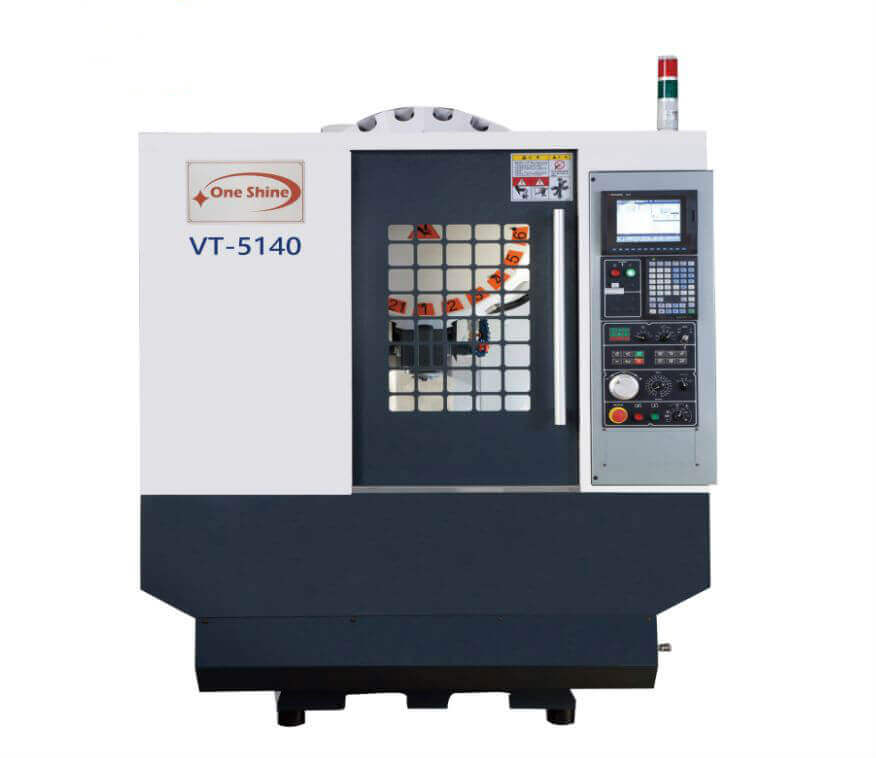

VT 系列 數控綜合台中立式加工中心機 (VT 5140 / 6040 / 7040)
專為高速，高精度零件加工，3C電子，醫療器材，模具加工需求設計

特性 :
1) 精心設計數控綜和台中立式加工中心機是鑽孔攻牙最佳首選，搭配高速主軸及三軸快速位移大幅提升鑽孔攻牙效率，並可依照需求採用圓盤式或刀臂式刀庫全機精密結構，保證最佳加工精度
2) 主軸轉速為 10000轉/分 (12000 ~ 24000 / OP)
技術數據
VT 5140 VT 6040 VT 7040
1) 最大X軸行程 510mm 600mm 700mm
2) 最大Y軸行程 400mm 400mm 400mm
3) 最大Z軸行程 350mm 350mm 350mm
4) 最大工作台荷重 250kg 250kg 250kg
5) 最大工作台長度 600mm 700mm 850mm
6) 最大工作台寬度 420mm 420mm 420mm
7) 工作台/ T形槽 3*14*100 3*14*100 3*14*100


控制軟體
1) MITSUBISHI M80-A 標準控制器
2) FANUC 0i-MF 系統 (OP)
3) SIEMENS 系統 (OP)


概述
► 工作台最大載重量 : 200 kg
► X軸 : 510 mm / Y軸 : 300/400 mm / Z軸 : 300 mm
► 工作台尺寸 ( X x Y ) : 500 x 320 mm / 600 x 420 mm
► 主軸鼻端至工作台中心距離 : 175 ~ 475 mm/180 ~ 530mm
► 主軸內孔規格 : BT-30
► 主軸轉速 : 10,000 rpm
► 主軸馬達 : 2.5/3.7 Kw
► 機器重量 : 2,500 kg / 2,380 kg
結合最新科技與高品質零件，提供您高稼動率、高性價比的鑽孔攻牙機系列，滿足複雜中小型零件的各種加工需求。
#高剛性機體結構 #最佳化結構設計 #高稼動率 #高性價比



結構
► 台中立式加工中心機機體主結構採用高級米漢納鑄鐵製成，鑄件內部採用肋骨強化，再經應力消除，確保結構不變形。

► CNC加工中心機三軸採用精密線性滑軌，超大跨距設計，行程快速，穩定性優異。

► 採用 BT30 之主軸內孔規格，具備低耗能、優異的表面粗糙度等多項特性。

► 主軸採直結式傳動設計，滿足高速加工的需求 。

► 軸向驅動系統採馬達直結驅動設計，提供最佳的定位精度與快速的定位能力。

► 伺服馬達與滾珠螺桿直接驅動，定位精度高，無背隙問題。
性能
刀庫

► 全系列搭載 12T 圓盤刀臂式刀庫，T-T 僅需 1.2 秒，滿足穩定且快速的加工需求。

► 另可選用高定位精度伺服換刀機構，刀庫換刀可一氣呵成不需停頓。
