產品介紹

CNC 放電加工機

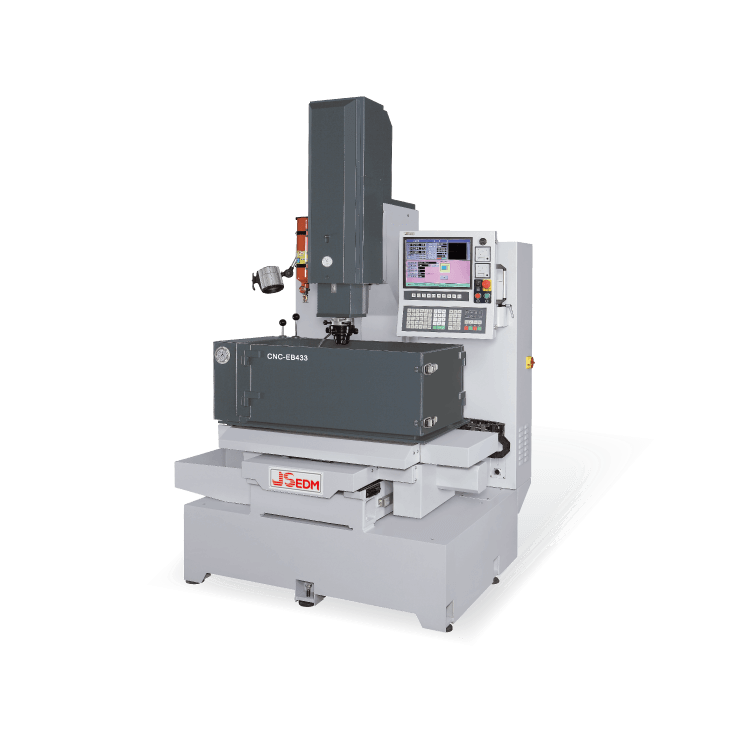

CNC-EB433
CNC-EB433

工業級人性化界面
工業級電腦(IPC),搭配工業級CF卡及支援USB碟資料複製備份功能,使資料保存更方便、可靠。
中/英顯示。
公/英制切換。
1,000節工件程式。
一行指令,即可完成直線多孔加工或矩陣多孔加工,節省程式編寫。
10個檔案,各有256組加工參數表,可儲存加工條件。
自動搜尋機械原點、靠邊、內孔中心、外孔中心、頂點。
副程式呼叫、單節暫停、區塊複製、刪除、忽略等功能,使程式編寫更為靈活。
側向搖動、射角加工、圓弧加工。
單、三軸側向加工,圓、方型搖動、向量、扇型。
ATC、C軸(包含螺絲、C-X/C-Y軸側向齒條加工等多種應用加工指令)特殊選配。

規格數據

  • 工作油槽容積

    900x520x385 mm

  • 工作台尺寸

    600x350 mm

  • 左右移動行程(X軸)

    400 mm

  • 前後移動行程(Y軸)

    300 mm

  • 主軸上下行程(Z軸)

    300 mm

  • 主軸端面至工作台面距離

    310~610 mm

  • 最大電極垂重

    100 kgs

  • 最大工作重量

    500 kgs

  • 油箱容量

    300 L

  • 機器外觀尺寸 (WxDxH)

    1700x1600x2350 mm

  • 機械淨重

    1750 kgs

  • 最大加工電流

    60 / 90 A (選配)

  • 輸入電力

    7 / 10 KVA

  • 最大加工速度

    400 / 600 mm3/min

  • 最小電極消耗比

    0.12 %

  • 最佳表面粗細度

    Ra 0.2 μm

  • 光學尺最小單位

    0.001 mm

  • 電控箱淨重
