ZNC 放電加工機

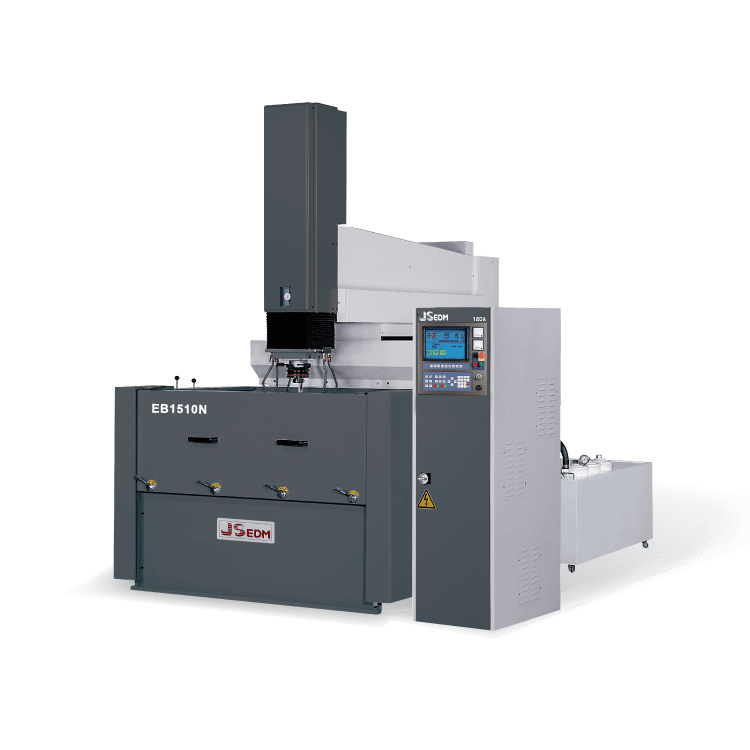

EB1510N
EB1510N

EBN (ZNC)機械結構
機台採用FC30並經穩定材質熱處理,軔性強,耐磨性高,再經回火,特殊材質應力清除處理。使其永不變形,永保精度之準確。
工作台面作高週波硬化熱處理並經精密磨床研磨處理,以確保製造精度與壽命。
X、Y軸使用精密級滾珠導桿。(EB304B, EB606N, EB707B, EB808B)
X、Y軸軌道由V型及平面型結構組合而成,垂直度及平行度永不改變。(EB304B, EB606N, EB707B, EB808B)
X、Y軸各滑動接觸面均使用低摩擦係數耐磨片 (TURICE-B),在重負荷下,能確保精度及靈巧的操作。(EB304B, EB606N, EB707B, EB808B)
Z軸採用線性滑軌及高精度螺桿,配合PWM伺服系統 (與CNC同等級),可提供最高的工作效率。
Z軸附加電動輔助行程。(EB304B, EB606N, EB707B, EB808B)
隨機附加手遙控器裝置、以利使用者方便操作。
大型機台EB860N以上機種,X、Y、Z三軸皆使用精密級滾珠導桿。
大型機台EB860N以上機種,X、Y、Z三軸皆使用精密級線性滑軌。
大型機台EB860N以上機種,升降油漕門為標準配件。
大型機台EB860N以上機種,X / Y軸電動伺服控制為標準配件。
大型機台EB860N以上機種,皆為動柱型結構。

規格數據

  • 工作油槽容積

    2300x1700x800 mm

  • 工作台尺寸

    1580x1100 mm

  • 左右移動行程(X軸)

    1500 mm

  • 前後移動行程(Y軸)

    1000 mm

  • 主軸上下行程

    600 mm

  • 主軸端面至工作台面最大距離

    650~1250 mm

  • 最大電極垂重

    500 kgs

  • 最大工作重量

    11000 kgs

  • 油箱容量

    3500 L

  • 機器外觀尺寸 (WxDxH)

    4600x4800x3620 mm

  • 機械淨重

    14500 kgs

  • 最大加工電流

    90 / 120 A (選配)

  • 輸入電力

    10 / 13 KVA

  • 最大加工速度

    600 / 800 mm3/min

  • 最小電極消耗比

    0.15 %

  • 最佳表面粗細度

    Ra 0.2 μm

  • 光學尺顯示單位

    0.005 mm
