鑽孔主軸頭

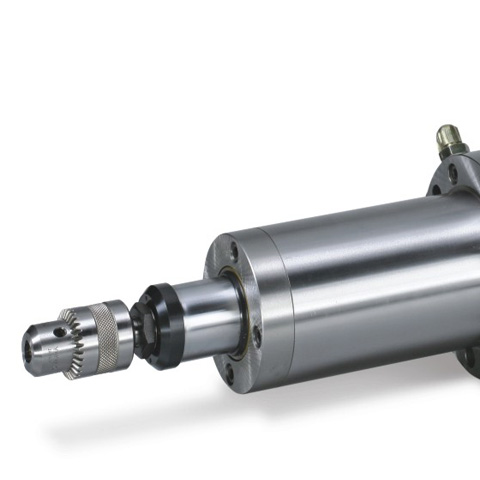

FD55H-80
FD55H-80
油壓鑽孔主軸頭
• 空壓動力系統
• 容許迴轉速 5,000rpm
• 總行程 80mm
• 馬力 0.37kw-2P,4P 0.75-2P,4P 220/380V
• 鑽孔能力 Ø5(mild steel)

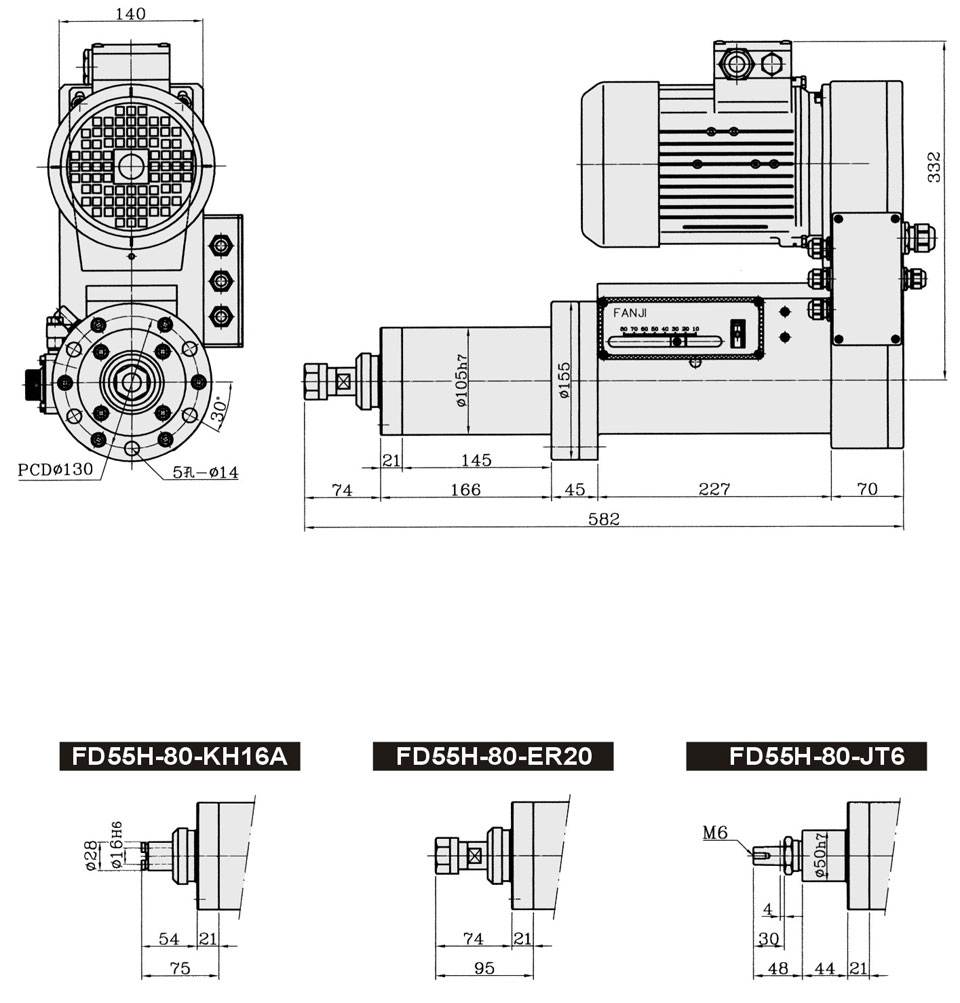

規格數據
產品規格
FD55H-80 規格 | |
使用空壓 | 20~35 kg/cm2 |
鑽孔能力 | Ø10(mild steel) |
流量控制閥 | FCC-G02-4(L) |
最大夾持 | ER20-Ø13,JT6- Ø13 |
馬力 | 0.37kw-2P,4P 0.75kw-2P,4P 220/380V |
容許迴轉速 | 5,000 rpm |
重量 | 38kg |
總行程 | 80mm |
推力 | 480kg(油壓205kg/cm2) |
傳動皮帶 | 溝型,201J,220J |
消耗品
FD55H-80 消耗品 | |
主軸軸承 | (a) 6004Zx2 , 6003ZZx1 |
(b) 7004x2 , 7003x1 | |
皮帶輪軸承 | 6005ZZx1, 6205ZZx1 |
前蓋油封 | DKB-50,62,7x1, SKY-50x1, P-50x1 |
活塞油封 | OSY-63x2, P-35x1 |
後蓋油封 | G-45x1, P-16x1, SKY-35x1, SDR-35x1 |
