攻牙主軸頭

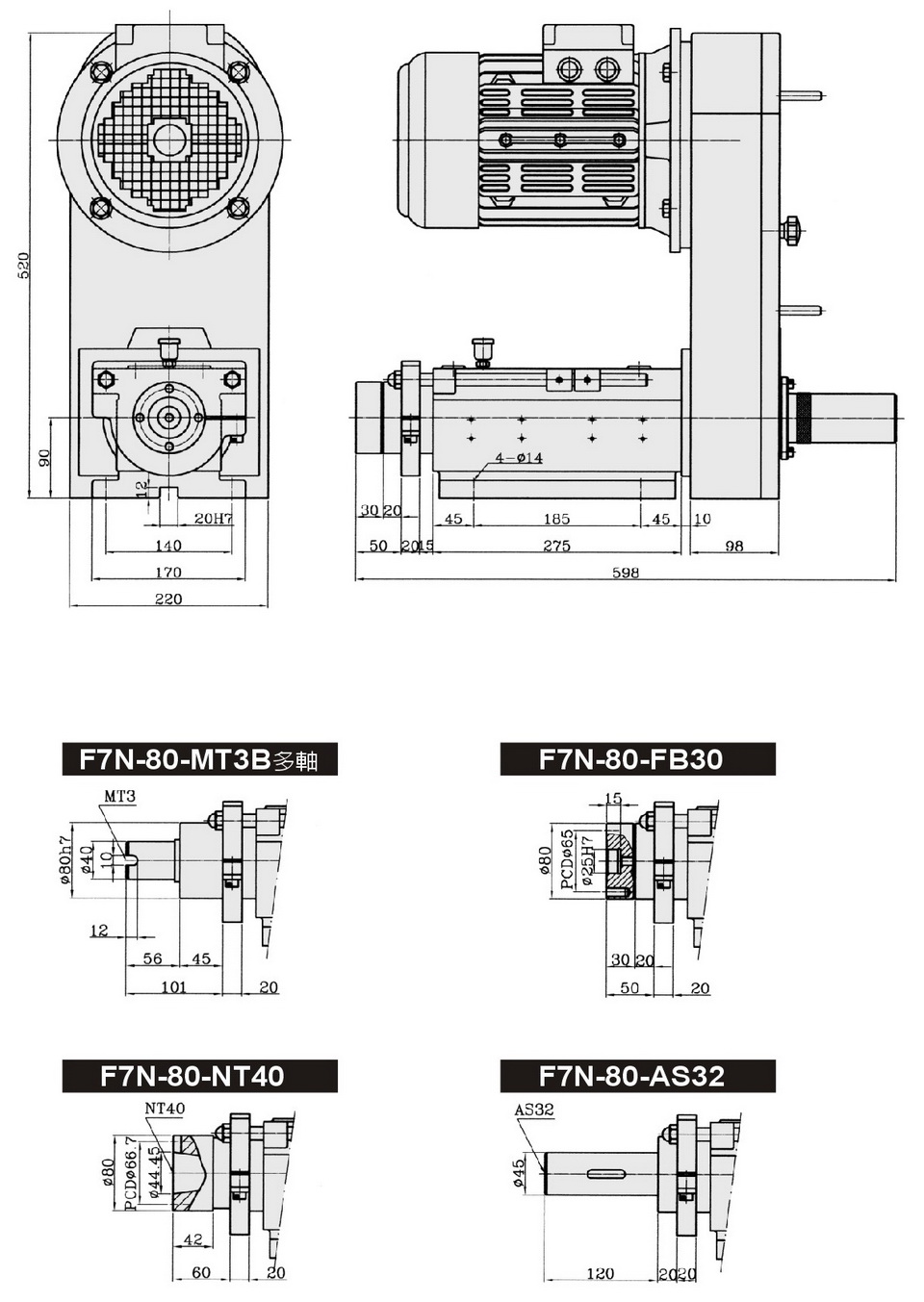

F7N-80
F7N-80

攻牙主軸頭
• 攻牙能力:M30(S45C)
• 總行程 80mm
• 加工螺紋導程範圍0.7mm~2.5mm

規格數據

產品規格
F7N-80 規格
攻牙能力 M30 (S45C)
總行程 80mm
加工螺紋導程範圍 0.7mm ~ 2.5mm
重量 41kg
螺紋樣規潤滑 黃油
傳動輪方式 (a.)A2-DPØ141 (b.)B2-DPØ139
(c.)HTD-8YU-58T (d.)RS40-2列-35T
消耗品
F7N-80 耗品
主軸軸承 (a.)6008Z x 3 (b.) NT40主軸-6909ZZx2, 6008Zx1
皮帶輪軸承 6010Zx2, 6010LLx1
油封 TC42-68-12x1, TC80-105-13x1
• 採精密研磨螺紋樣規,適合精密高之攻牙加工。
• 螺紋牙距,訂購時,請指定。
• 外裝式螺紋樣規,更換容易快速。
• 裝配立式或臥式時,請注意各潤滑用油杯方向。
• 可裝配多軸頭,請指定使用F7N-80-MT3B。
